Como usar arreglos de controles para el objeto bitclip

Fecha: 21/Sep/2004 (17/09/2004)
Autor: Victor Hugo Cordon  victor.cordon@integra.com.sv

Para todos aquellos que extrañan los arreglos de controles en VB6 e escrito el siguiente articulo. A medida que iba escribiendo me di cuenta que ya no existía el control bitclip en .net por lo que hice una pequeña implementación. Finalmente le puse un toque personal desarrollando un pequeño juego de puzzles.

En esta oportunidad deseo compartir con ustedes algunas experiencias con respecto al trabajo con imágenes y grupos de controles. Empezare describiendo a grandes rasgos la presente experiencia.

Crear el escenario de trabajo

El escenario de trabajo consiste en un objeto openfiledialog, un objeto picturebox y un objetos button . Primero declararemos los objetos y luego los agregaremos a la colección de controles del formulario. Para que el botón sea funcional debemos programar el evento click.

Dim picboxSource As New PictureBox()
Dim bitmapSource As Bitmap Dim butonInicio As New Button()

Dim openFile As New OpenFileDialog()
Private Sub form_Load(ByVal sender As System.Object, ByVal e  As System.EventArgs) Handles MyBase.Load
crearEscenario()
End

Sub Private Sub crearEscenario()
With picboxSource
.Width = 200 : .Height = 200
.Left = 350 : .Top = 50
.BorderStyle = BorderStyle.Fixed3D
.SizeMode = PictureBoxSizeMode.StretchImage
End With
Me.Controls.Add(picboxSource)
With butonInicio
.Top = 260 : .Left = 350
.Text = "Inicio"
End With
Me.Controls.Add(butonInicio)
AddHandler butonInicio.Click, AddressOf butonInicio_click
End Sub

Private Sub butonInicio_click(ByVal sender As Object, ByVal e  As EventArgs)
inicio()
End Sub

Nótese que es a partir de este evento inicio que se desarrollara nuestra aplicación Abrir una imagen desde un archivo No podemos asignar directamente una imagen a un picturebox. Para ello es necesario crear primero un objeto bitmap desde un archivo

Private Sub asignarImagen()
openFile.DefaultExt = "bmp;jepg;gif"
If openFile.ShowDialog = DialogResult.OK Then
Dim bmp As New Bitmap(openFile.FileName)
picboxSource.Image = bmp
End If
End Sub

Creando el grupo de controles De igual forma como hicimos en el escenario crearemos un objeto picturebox con su respectivo evento. Usaremos dos ciclos for anidados para controlar la ubicación de los objetos en una construcción matricial de 3 filas por 3 columnas. Añadiremos a la sección de declaraciones generales una nueva variable de tipo arreglo de picturebox. El objetivo es crear un arreglo paralelo de 9 posiciones y lo igualaremos a cada uno de los controles dentro del grupo. La idea es que esta igualdad entre objetos hará que ambos compartan una misma puntero de memoria de tal manera que al hacer un cambio en un elemento del arreglo se vea reflejado en el respectivo control correspondiente. Para poder hacer esta equivalencia agregaremos la propiedad tag de los controles para asignar un índice a cada uno de los controles.

Dim picboxSource As New PictureBox()
Dim bitmapSource As Bitmap
Dim butonInicio As New Button()
Dim openFile As New OpenFileDialog()
Dim picboxArray(8) As PictureBox

Para asignar a cada control una porción de la imagen original primero definiremos un control rectangle que defina una región dentro de la imagen original y luego utilizaremos el método clone del objeto bitmap para recuperar la región como una imagen. Observe que utilizamos las variables xR,yR para controlar la ubicación del rectángulo que define el área de la imagen original.

Private Sub createGrupo()
Dim n, i, j, x, y, xR, yR As Short
Dim alto, ancho As Integer ancho = Int(bitmapSource.Width / 3)
alto = Int(bitmapSource.Height / 3)
For i = 0 To 2
For j = 0 To 2
Dim objPicBox As New PictureBox()
Dim rect As New Rectangle(xR, yR, ancho, alto)
With objPicBox
.Width = 100 : .Height = 100
.Left = x : .Top = y
.SizeMode = PictureBoxSizeMode.StretchImage
.BorderStyle = BorderStyle.Fixed3D
.BackColor = Color.Black
.Tag = n
End With
Me.Controls.Add(objPicBox)
AddHandler objPicBox.Click, AddressOf  groupPicBox_Click
objPicBox.Image = bitmapSource.Clone(rect, bitmapSource.PixelFormat)
picboxArray(n) = objPicBox
x += 100
xR += ancho
n += 1
Next
y += 100
x = 0
yR += alto
xR = 0
Next
End Sub

Private Sub groupPicBox_Click(ByVal sender As Object, ByVal e  As EventArgs)
End Sub

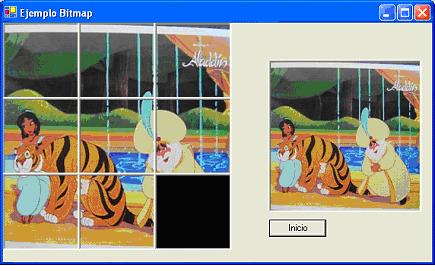

Hemos creado un arreglo de controles en memoria que esta sincronizado con los controles del grupo así si hacemos que la imagen del elemento 8 del arreglo sea nothing obtendremos la siguiente vista.

Private Sub inicio() asignarImagen()
createGrupo() picboxArray(8).Image = Nothing
End Sub



Si recuerdas visual basic 6 , aquí tienes una forma de emular el antiguo control bitclip. Como te lo puedes haber imaginado esto se parece a un rompecabezas de esos que vas intercambiando las imágenes hasta llegar a la imagen original. Pues bien trabajemos en el evento clic de estos controles. El procedimiento consiste en intercambiar la imagen de un control con el control vecino siempre y cuando la imagen de este sea nothing. Para ello haremos un procedimiento llamado swap en la que le indicaremos a cada cuadro quienes son sus vecinos. El problema es saber cual de los cuadros es sobre el cual hemos hecho clic. El truco esta en convertir el argumento sender a un objeto picturebox y luego extraer, en este caso la propiedad tag.

Private Sub groupPicBox_Click(ByVal sender As Object, ByVal e  As EventArgs)
Dim index As Short
Dim objPicBox As New PictureBox()
objPicBox = CType(sender, PictureBox)
index = CType(objPicBox.Tag, Short)
swap(index)
End Sub

 Ahora utilizaremos la variable strVecino para indicar al control index cuales son sus vecinos. Seguidamente haremos el swap de imágenes siempre y cuando uno de los vecinos de index tenga una imagen nothing. De esta manera cada vez que hacemos clic sobre un control se dispara el evento correspondiente y si es posible se intercambian las imágenes.

Private Sub swap(ByVal index As Short)
Dim strVecino As String
Select Case index
Case 0
strVecino = "13"
Case 1
strVecino = "042"
Case 2
strVecino = "15"
Case 3
strVecino = "046"
Case 4
strVecino = "3175"
Case 5
strVecino = "248"
Case 6
strVecino = "37"
Case 7
strVecino = "648"
Case 8
strVecino = "75"

End Select
Dim i As Short
For i = 0 To strVecino.Length - 1
Dim pos As Short pos = CType(strVecino.Chars(i).ToString, Short)
If IsNothing(picboxArray(pos).Image) Then
Dim tempPicBox As New PictureBox()
tempPicBox.Image = picboxArray(index).Image
picboxArray(index).Image = picboxArray(pos).Image
picboxArray(pos).Image = tempPicBox.Image
Exit For
End If
Next
End Sub
Ahora agregaremos al procedimiento Inicio el procedimiento revolver, el cual generara un numero aleatorio entre 0 y 8 e intentara un swap. Este proceso se repite cíclicamente
Private Sub Revolver()
Dim azar, i As Integer
For i = 0 To 10000
Randomize()
azar = Int(Rnd() * 9)
swap(azar)
Next
End Sub

Por ultimo solo queda determinar cuando el rompecabezas esta armado correctamente comenzaremos agregando la propiedad text a cada uno de los controles del grupo en el procedimiento donde fueron creados y haciendo swap de estas propiedades en el momento que se intercambian las imágenes. Declararemos una variable booleana de control de nombre revuelto para determinar en que momento esta revuelto el rompecabezas

Dim revuelto As Boolean
Private Sub createGrupo()
Dim n, i, j, x, y, xR, yR As Short
Dim alto, ancho As Integer
ancho = Int(bitmapSource.Width / 3)
alto = Int(bitmapSource.Height / 3)
For i = 0 To 2
For j = 0 To 2
Dim objPicBox As New PictureBox()
Dim rect As New Rectangle(xR, yR, ancho, alto)
With objPicBox
.Width = 100 : .Height = 100
.Left = x : .Top = y
.SizeMode = PictureBoxSizeMode.StretchImage
.BorderStyle = BorderStyle.Fixed3D
.BackColor = Color.Black
.Tag = n
.Text = n
End With
Me.Controls.Add(objPicBox)
AddHandler objPicBox.Click, AddressOf  groupPicBox_Click
objPicBox.Image = bitmapSource.Clone(rect, bitmapSource.PixelFormat)
picboxArray(n) = objPicBox
x += 100
xR += ancho
n += 1
Next
y += 100
x = 0
yR += alto
xR = 0
Next
End Sub

Crearemos una función que se va llamar cada vez que se realice un swap de imágenes siempre y cuando la imagen ya haya sido revuelta y va formar una cadena de caracteres igual a la suma de las propiedades text de los controles del grupo. Cuando esta cadena sea “1234567” significa que el rompecabezas ha sido armado.

Private Sub swap(ByVal index As Short)
Dim strVecino As String
Select Case index
Case 0
strVecino = "13"
Case 1
strVecino = "042"
Case 2
strVecino = "15"
Case 3
strVecino = "046"
Case 4
strVecino = "3175"
Case 5
strVecino = "248"
Case 6
strVecino = "37"
Case 7
strVecino = "648"
Case 8
strVecino = "75"

End Select
Dim i As Short
For i = 0 To strVecino.Length - 1
Dim pos As Short
pos = CType(strVecino.Chars(i).ToString, Short)
If IsNothing(picboxArray(pos).Image) Then
Dim tempPicBox As New PictureBox()
tempPicBox.Image = picboxArray(index).Image
picboxArray(index).Image = picboxArray(pos).Image
picboxArray(pos).Image = tempPicBox.Image
Dim tempTexto As String = picboxArray(index).Text
picboxArray(index).Text = picboxArray(pos).Text
picboxArray(pos).Text = tempTexto
If revuelto Then
VerificaArmado()
End If
Exit For
End If
Next
End Sub

Private Sub VerificaArmado()
Static intentos As Integer
Dim i As Integer
Dim cadena As String
For i = 0 To 7
cadena &= picboxArray(i).Text
Next
If cadena = "01234567" Then
MsgBox("Felicidades lo armo en " & intentos & " intentos")
intentos = 0 Controls.Clear()
crearEscenario()
revuelto = False i
nicio()
Else
intentos += 1
End If
End Sub

Hasta la próxima
