En este artículo veremos cómo
crear imágenes dinámicamente desde una página web. A modo de ejemplo
desarrollaremos un control para dibujar gráficas de forma dinámica.
Nuestro proyecto constará de
una página para probar el control llamada inicial.aspx, de nuestro
control Imagen y de una página llamada DibujaImagen, que será la
encargada de dibujar las imágenes que generemos en dicho control.
Este control para generar una
gráfica es bastante sencillo, pero a partir de él se podrían construir otros
más complejos para generar diagramas de caja, diagramas de sectores, etc.
DESARROLLANDO
EL CONTROL:
En nuestro proyecto (del tipo
aplicación web) añadiremos una nueva clase a la que llamaremos Imagen,
y que heredará del control web Image.
Option
Strict On
Option
Explicit On
Public
Class Imagen
Inherits System.Web.UI.WebControls.Image
A
continuación añadiremos una serie de propiedades:
-
Valores: es un array de enteros que contendrá todos los valores con los
que se construirán las barras.
-
ColorGraficas: color del que se dibujarán las barras.
-
ColorFondo: color del fondo del control.
-
AnchoBarras: ancho de cada una de las barras.
-
SeparacionEntreBarras: separación entre las distintas barras.
-
Encabezado: etiqueta que se mostrará en el encabezado.
-
Pie: etiqueta que se mostrará al pie del diagrama.
-
MostrarValores: booleano que indica si se deben mostrar los valores sobre
su respectiva barra.
Muchas
tienen valores por defecto, para que se pueda mostrar la gráfica en tiempo de
diseño antes de asignar valores a sus propiedades.
Dim
mValores() As Integer
= {100, 25, 80, 50, 45}
Public Property
Valores() As Integer()
Get
Return mValores
End Get
Set(ByVal
Value As Integer())
mValores = Value
End Set
End Property
Dim mColorFondo As
Color = Color.Khaki
Public Property
ColorFondo() As Color
Get
Return mColorFondo
End Get
Set(ByVal
Value As Color)
mColorFondo = Value
End Set
End Property
Dim mColorGraficas As
Color = Color.LightBlue
Public Property
ColorGraficas() As Color
Get
Return mColorGraficas
End Get
Set(ByVal
Value As Color)
mColorGraficas = Value
End Set
End Property
Dim mAnchoBarras As
Integer = 20
Public Property
AnchoBarras() As Integer
Get
Return mAnchoBarras
End Get
Set(ByVal
Value As Integer)
mAnchoBarras = Value
End Set
End Property
Dim mSeparacionEntreBarras As
Integer = 20
Public Property
SeparacionEntreBarras() As Integer
Get
Return mSeparacionEntreBarras
End Get
Set(ByVal
Value As Integer)
mSeparacionEntreBarras = Value
End Set
End Property
Dim mEncabezado As
String
Public Property
Encabezado() as string
Get
return
mEncabezado
End Get
Set(ByVal
Value As string)
mEncabezado = Value
End Set
End Property
Dim mPie As
String
Public Property
Pie() As String
Get
Return mPie
End Get
Set(ByVal
Value As String)
mPie = Value
End Set
End Property
Dim mMostrarValores As
Boolean
Public Property
MostrarValores() As Boolean
Get
Return mMostrarValores
End Get
Set(ByVal
Value As Boolean)
mMostrarValores = Value
End Set
End Property
En
el constructor de la clase inicializaremos sus dimensiones para que tenga un
tamaño inicial.
Public Sub
New()
MyBase.New()
Me.Width = Unit.Pixel(300)
Me.Height = Unit.Pixel(150)
End Sub
Como ya comentamos anteriormente, la encargada de dibujar
la imagen es la página DibujaImagen, la cual recibirá por querystring
todos los parámetros que requiere para dibujar correctamente la gráfica. La
llamada a esta página la realizaremos en el procedimiento Render de la
clase Imagen, el cual tendremos que sobrescribir.
Protected
Overrides Sub
Render(ByVal writer As
System.Web.UI.HtmlTextWriter)
Dim
strValores As String
strValores = ValoresACadena()
Me.ImageUrl
= "DibujaImagen.aspx?ColorFondo=" &
mColorFondo.ToKnownColor.ToString & "&ColorGraficas=" &
mColorGraficas.ToKnownColor.ToString & "&Ancho=" & Me.Width.Value.ToString
& "&Alto=" & Me.Height.Value.ToString
& "&AnchoBarras=" & mAnchoBarras.ToString &
"&SeparacionEntreBarras=" & SeparacionEntreBarras.ToString
& "&Pie=" & mPie & "&Encabezado=" &
mEncabezado & "&mostrarValores=" &
mMostrarValores & "&valores=" & strValores
MyBase.Render(writer)
End Sub
Private Function
ValoresACadena() As String
Dim strValores As
String
Dim i As Integer
strValores = ""
For i = 0 To
mValores.GetUpperBound(0)
strValores &= "_" & mValores(i).ToString
Next
strValores = strValores.Substring(1) 'quitamos
el primer _
Return
strValores
End Function
DESARROLLANDO
LA PÁGINA:
Pasemos ahora al código de
la página DibujaImagen. Toda la funcionalidad de esta página está
dentro del procedimiento que maneja el evento Load, y consiste en dibujar
la gráfica en base a los parámetros que ha recibido en la querystring.
Instanciaremos un bitmap del tamaño de la imagen y a partir de el obtendremos
su objeto Graphics, sobre el que realizaremos todos los dibujos.
Finalmente, volcaremos el bitmap en la salida de la página y liberaremos todos
los recursos que hemos utilizado.
Option
Explicit On
Option
Strict On
Public
Class DibujaImagen
Inherits System.Web.UI.Page
#Region
" Código generado por el Diseñador de Web Forms "
'El Diseñador de Web
Forms requiere esta llamada.
<System.Diagnostics.DebuggerStepThrough()>
Private Sub
InitializeComponent()
End Sub
'NOTA: el Diseñador de
Web Forms necesita la siguiente declaración del marcador de posición.
'No se debe eliminar o
mover.
Private
designerPlaceholderDeclaration As System.Object
Private Sub
Page_Init(ByVal sender As
System.Object, ByVal e As
System.EventArgs) Handles MyBase.Init
'CODEGEN: el Diseñador de Web Forms requiere
esta llamada de método
'No
la modifique con el editor de código.
InitializeComponent()
End Sub
#End
Region
Private Sub
Page_Load(ByVal sender As
System.Object, ByVal e As
System.EventArgs) Handles MyBase.Load
'Introducir aquí el código de usuario para
inicializar la página
Const
MARGEN_SUPERIOR As Integer
= 20
Const MARGEN_INFERIOR As
Integer = 20
Const MARGEN_IZQUIERDO As
Integer = 30 ' 20
Const
MARGEN_DERECHO As Integer
= 20
Dim
ancho As Integer
Dim
alto As Integer
Dim
separacionEntreBarras As Integer
Dim
anchoBarras As Integer
Dim
colorFondo As String
Dim colorGraficas As
String
Dim i As Integer
Dim strValores As
String
Dim
valores() As String
Dim valor As
Integer
Dim
maximo As Integer
Dim intervalo As
Integer
Dim cadena As
String
Dim mostrarValores
As
Boolean
Dim imgBitmap As
Bitmap
Dim graficos As
Graphics
Dim lapiz As
New Pen(Color.Black)
Dim brocha As
SolidBrush = New SolidBrush(Color.Black)
Dim brochaColorGraficas As
SolidBrush
colorFondo =
Request.Params("ColorFondo")
colorGraficas =
Request.Params("ColorGraficas")
ancho = CInt(Request.Params("Ancho"))
alto = CInt(Request.Params("Alto"))
separacionEntreBarras = CInt(Request.Params("SeparacionEntreBarras"))
anchoBarras = CInt(Request.Params("AnchoBarras"))
mostrarValores = CBool(Request.Params("mostrarValores"))
cadena = Request.Params("Cadena")
brochaColorGraficas = New
SolidBrush(Color.FromName(colorGraficas))
imgBitmap = New
Bitmap(ancho, alto)
graficos =
Graphics.FromImage(imgBitmap)
graficos.Clear(Color.FromName(colorFondo))
strValores =
Request.Params("Valores")
valores =
strValores.Split("_".ToCharArray)
maximo = Integer.MinValue
For i = 0 To
valores.GetUpperBound(0)
If CInt(valores(i))
> maximo Then maximo = CInt(valores(i))
Next
maximo = CInt(maximo * 1.2)
intervalo = CInt(maximo / 5)
graficos.DrawLine(lapiz,
MARGEN_IZQUIERDO, MARGEN_SUPERIOR, MARGEN_IZQUIERDO, alto - MARGEN_INFERIOR) 'eje
vertical
graficos.DrawLine(lapiz,
MARGEN_IZQUIERDO - 5, alto - MARGEN_INFERIOR, ancho - MARGEN_DERECHO, alto -
MARGEN_INFERIOR) 'eje horizontal
graficos.DrawLine(lapiz,
MARGEN_IZQUIERDO - 5, MARGEN_SUPERIOR, MARGEN_IZQUIERDO + 5, MARGEN_SUPERIOR)
graficos.DrawLine(lapiz,
MARGEN_IZQUIERDO - 5, MARGEN_SUPERIOR + CInt((alto
- (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / 5), MARGEN_IZQUIERDO + 5,
MARGEN_SUPERIOR + CInt((alto - (MARGEN_SUPERIOR
+ MARGEN_INFERIOR)) / 5))
graficos.DrawLine(lapiz,
MARGEN_IZQUIERDO - 5, MARGEN_SUPERIOR + CInt(2 *
(alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / 5), MARGEN_IZQUIERDO + 5,
MARGEN_SUPERIOR + CInt(2 * (alto - (MARGEN_SUPERIOR
+ MARGEN_INFERIOR)) / 5))
graficos.DrawLine(lapiz,
MARGEN_IZQUIERDO - 5, MARGEN_SUPERIOR + CInt(3 *
(alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / 5), MARGEN_IZQUIERDO + 5,
MARGEN_SUPERIOR + CInt(3 * (alto - (MARGEN_SUPERIOR
+ MARGEN_INFERIOR)) / 5))
graficos.DrawLine(lapiz,
MARGEN_IZQUIERDO - 5, MARGEN_SUPERIOR + CInt(4 *
(alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / 5), MARGEN_IZQUIERDO + 5,
MARGEN_SUPERIOR + CInt(4 * (alto - (MARGEN_SUPERIOR
+ MARGEN_INFERIOR)) / 5))
graficos.DrawString((intervalo
* 5).ToString, New Font("Arial", 10),
brocha, 2, MARGEN_SUPERIOR - 7)
graficos.DrawString((intervalo
* 4).ToString, New Font("Arial", 10),
brocha, 2, CInt((alto - (MARGEN_SUPERIOR +
MARGEN_INFERIOR)) / 5) + MARGEN_SUPERIOR - 7)
graficos.DrawString((intervalo
* 3).ToString, New Font("Arial", 10),
brocha, 2, CInt(2 * (alto - (MARGEN_SUPERIOR +
MARGEN_INFERIOR)) / 5) + MARGEN_SUPERIOR - 7)
graficos.DrawString((intervalo
* 2).ToString, New Font("Arial", 10),
brocha, 2, CInt(3 * (alto - (MARGEN_SUPERIOR +
MARGEN_INFERIOR)) / 5) + MARGEN_SUPERIOR - 7)
graficos.DrawString(intervalo.ToString,
New Font("Arial", 10), brocha, 2, CInt(4
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / 5) + MARGEN_SUPERIOR - 7)
Dim
puntos(3) As PointF
Dim
puntos2(3) As PointF
For
i = 0 To valores.GetUpperBound(0)
puntos(0).X = MARGEN_IZQUIERDO + 20 + (i * (separacionEntreBarras +
anchoBarras)) + 10
puntos(0).Y
= alto - MARGEN_INFERIOR - CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo) - 10
puntos(1).X
= MARGEN_IZQUIERDO + 20 + (i * (separacionEntreBarras + anchoBarras)) +
anchoBarras + 10
puntos(1).Y
= alto - MARGEN_INFERIOR - CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo) - 10
puntos(2).X
= MARGEN_IZQUIERDO + 20 + (i * (separacionEntreBarras + anchoBarras)) +
anchoBarras
puntos(2).Y
= alto - MARGEN_INFERIOR - CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo)
puntos(3).X
= MARGEN_IZQUIERDO + 20 + (i * (separacionEntreBarras + anchoBarras))
puntos(3).Y
= alto - MARGEN_INFERIOR - CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo)
puntos2(0).X
= puntos(2).X
puntos2(0).Y
= puntos(2).Y
puntos2(1).X
= puntos(1).X
puntos2(1).Y
= puntos(1).Y
puntos2(2).X
= puntos(1).X
puntos2(2).Y
= alto - MARGEN_INFERIOR - 10
puntos2(3).X
= puntos(2).X
puntos2(3).Y
= alto - MARGEN_INFERIOR
Dim
camino As New
Drawing2D.GraphicsPath
Dim camino2 As
New Drawing2D.GraphicsPath
camino.AddPolygon(puntos)
camino2.AddPolygon(puntos2)
graficos.FillRectangle(brochaColorGraficas,
MARGEN_IZQUIERDO + 20 + (i * (separacionEntreBarras + anchoBarras)), alto -
MARGEN_INFERIOR - CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo), anchoBarras, CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo))
graficos.FillPath(brochaColorGraficas,
camino)
graficos.FillPath(brochaColorGraficas,
camino2)
graficos.DrawPath(lapiz,
camino)
graficos.DrawPath(lapiz,
camino2)
graficos.DrawRectangle(lapiz,
MARGEN_IZQUIERDO + 20 + (i * (separacionEntreBarras + anchoBarras)), alto -
MARGEN_INFERIOR - CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo), anchoBarras, CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo))
If mostrarValores Then
graficos.DrawString(valores(i),
New
Font("Arial", 8), brocha, MARGEN_IZQUIERDO + 30 + (i * (separacionEntreBarras
+ anchoBarras)), alto - MARGEN_INFERIOR - CInt(CInt(valores(i))
* (alto - (MARGEN_SUPERIOR + MARGEN_INFERIOR)) / maximo) - 25)
End If
Next
graficos.DrawString(Request.Params("Pie"),
New Font("Arial", 8), brocha,
MARGEN_IZQUIERDO, alto - 15)
graficos.DrawString(Request.Params("Encabezado"),
New Font("Arial", 8), brocha,
MARGEN_IZQUIERDO, 5)
Response.ContentType
= "image/jpeg"
imgBitmap.Save(Response.OutputStream, Imaging.ImageFormat.Jpeg)
brochaColorGraficas.Dispose()
brocha.Dispose()
lapiz.Dispose()
graficos.Dispose()
imgBitmap.Dispose()
End Sub
End
Class

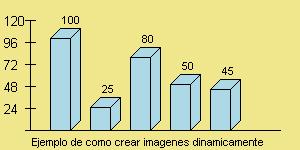

Gráfica
generada por nuestro control
