Sres. Desarrolladores, en las entregas anteriores
publiqué como crear de forma sencilla gráficos utilizando GDI+, estas entregas
están en los siguientes enlaces:
Textos Artísticos:
http://elguille.info/colabora/NET2005/FernandoLuque_GDITexto01.htm
Texto con sombra:
http://elguille.info/colabora/NET2005/FernandoLuque_GDITexto02.htm
Texto en Contorno:
http://elguille.info/colabora/NET2005/FernandoLuque_GDITexto03.htm
Texto en Block, Cursiva y Reflejo:
http://elguille.info/colabora/NET2005/FernandoLuque_GDITexto04.htm
Los que siguieron y bajaron los gráficos se dieron cuenta de
lo siguiente, EL GRAFICO SE DIBUJA y AL CAMBIAR DE FORMULARIO Y CAMBIAR LA
APLICACION Y REGRESAR......¡¡¡¡ DESAPARECE !!!
Existe una forma de graficar lo que deseamos para crear una
mejor presentación de manera permanente, es decir, cambiarmos de enfoque
nuestro formulario, regresamos y permanece la imagen dibujada.
El Ejemplo
A continuación sigue código en Visual Basic:
Protected Overrides Sub
OnPaint(ByVal e As PaintEventArgs)
'Definición del Objeto
Gráfico
Dim grafico As Graphics
grafico = e.Graphics
'El Pincel
Dim pincel As New
Pen(Color.Red, 4)
'Un Rectángulo
grafico.DrawRectangle(pincel, 10, 50, 120, 30)
'Otra Forma para el
Rectángulo
Dim Rectangulo As New
Rectangle(150, 20, 100, 50)
grafico.DrawRectangle(pincel, Rectangulo)
' Líneas
grafico.DrawLine(New Pen(Color.Olive,
4), 60, 100, 100, 100)
grafico.DrawLine(New
Pen(Color.OrangeRed, 4), 20, 130, 100, 130)
grafico.DrawLine(New
Pen(Color.Magenta, 4), 30, 200, 150, 100)
'Un Triágulo - Se define un Array de Puntos
(Point)
Dim PuntosTriangulo() As Point = {New
Point(150, 350), New Point(80, 280), New Point(30, 400)}
grafico.DrawPolygon(New
Pen(Color.Orange, 3), PuntosTriangulo)
'Texto Artístico
'Para Block se definen los colores de fuente
y de la sombra
Dim pincelSombra As Brush = Brushes.DarkBlue
Dim pincelFuente As Brush = Brushes.GreenYellow
'Creamos la
fuente
Dim miLetra As New Font("Times
New Roman", 55, FontStyle.Bold, GraphicsUnit.Pixel)
Dim TextoSize As SizeF
TextoSize = grafico.MeasureString("Net Desarrollo",
miLetra)
'Los valores para la
ubicación
Dim xPos, yPos As Single
xPos = 300
yPos = 30
'Ya están definidos los
elementos:
'Grafico, Pinceles, Fuente, Tamaño y
posición.
'Dibujar el
texto ahora...usar el método DrawString
'Primero la sombre y luego el frente. Dibujar todo el
sombreado inclinado
Dim i As Integer
For i = 10 To 0 Step
-1
grafico.DrawString("Net Desarrollo", miLetra, pincelSombra,
_
xPos - i, yPos + i)
Next
'Dibujar la parte
frontal
grafico.DrawString("Net Desarrollo", miLetra, pincelFuente,
_
xPos, yPos)
'Elipses
Dim RectaElipse As
New Rectangle(30, 400, 300,
50)
grafico.DrawEllipse(New
Pen(Color.SlateBlue, 6), RectaElipse)
End Sub

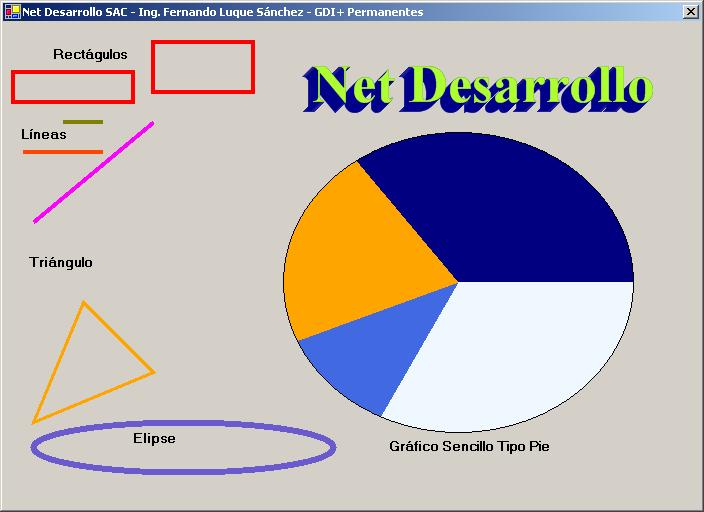

Como pueden darse cuenta, al implementar el método OnPaint
del formulario los objetos dibujados en este procedimiento permanecen en este
mientras esta abierto, al cambiar de enfoque al formulario y al redimensionar
también.
El código completo esta en el empaquetado al final del
artículo, no olvides votar, eso me alienta a seguir publicando.
Ing. Fernando Luque Sánchez
CIP 61806
De Trujillo - Perú para el
mundo
Espacios de nombres usados en el código de este artículo:
System.Drawing
System.Drawing.Drawing2D
