Clase para generar efectos de transición entre imágenes con GDI+


Fecha: 13/Dic/2004 (12/Dic/04)
Autor: Aníbal Svarcas.  asvarcas @ montevideo.com.uy

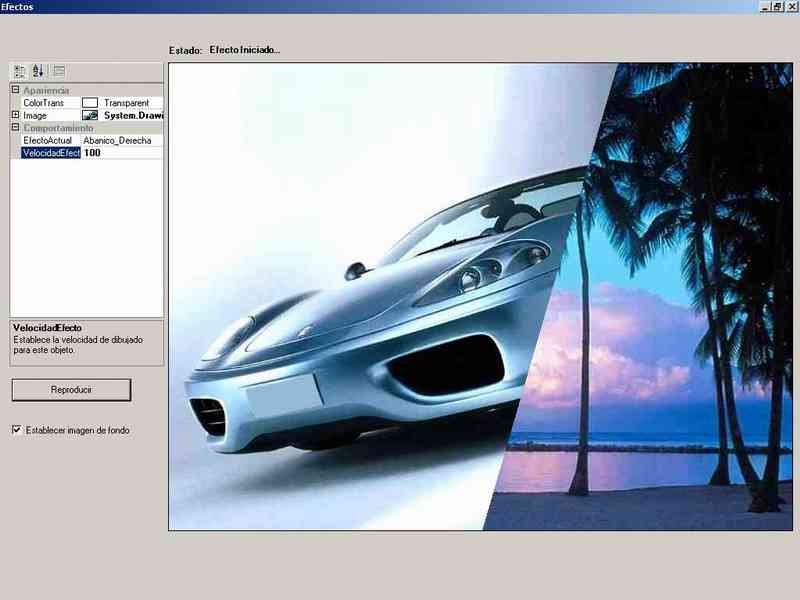

Programa en Ejecución
Programa en Ejecución



Este proyecto muestra como realizar 55 diferentes efectos de transición (movimiento) entre imágenes con GDI+.

Para eso vamos a crear una clase de nombre "EfectosTrans" la cual recibirá en su constructor un control que será

donde se dibujarán los efectos, y una propiedad de tipo "Image" de dicho control donde pondremos una imagen vacía sobre la cual se va a dibujar una imagen mediante un efecto que también hay que pasarle a la clase.

A continuación pongo el código completo de la clase EfectosTrans y del código de ejemplo (también pueden descargar la clase junto al proyecto de ejemplo siguiendo el link que está al final de la página).





Imports System

Imports System.Windows.Forms

Imports System.Drawing

Imports System.Drawing.Drawing2D

Imports System.Drawing.Imaging

Imports System.ComponentModel





Friend Class EfectosTrans

   Implements IDisposable



   'Evento EffectEnded: se dispara al finalizar un efecto

   Public Event EffectEnded As EventHandler



#Region " Enumeraciones "



   'Enumeración de Efectos

   Public Enum Efectos

      Abanico_Derecha = 0

      Abanico_Izquierda

      Aparecer

      Barras_Horizontales

      Barras_Verticales

      Barrido_Horizontal

      Barrido_Vertical

      Circulos_Dentro

      Circulos_Fuera

      Desplegar_Centro

      Desplegar_ID

      Desplegar_II

      Desplegar_SD

      Desplegar_SI

      Diagonal

      DivisiónH_Entrante

      DivisiónH_Saliente

      DivisiónV_Entrante

      DivisiónV_Saliente

      Empuja_División_Lados

      Empuja_División_Topes

      Empujar_Abajo

      Empujar_Arriba

      Empujar_Derecha

      Empujar_Diagonal_ID

      Empujar_Diagonal_II

      Empujar_Diagonal_SD

      Empujar_Diagonal_SI

      Empujar_Izquierda

      Estirar_Centro

      Estirar_ID

      Estirar_II

      Estirar_SD

      Estirar_SI

      Girar_Centro

      Girar_Espiral_Abajo

      Girar_Espiral_Arriba

      PersianasH_Abajo

      PersianasH_Arriba

      PersianasV_Derecha

      PersianasV_Izquierda

      Reloj

      Reloj_AntiHorario

      Rodar_DAbajo

      Rodar_DArriba

      Rodar_IAbajo

      Rodar_IArriba

      Rueda_2Ejes

      Rueda_3Ejes

      Rueda_4Ejes

      Rueda_8Ejes

      Simetrico_Adentro

      Simetrico_Afuera

      Simetrico_Derecha

      Simetrico_Izquierda

   End Enum



#End Region



#Region " Miembros Privados "

   'Velocidad a la que se dibujará el efecto

   Private _Velocidad As Integer = 20

   'Contiene el efecto actual

   Private _Efecto As Efectos = Efectos.Abanico_Derecha

   'Control donde se mostrarán los efectos

   Private _Contenedor As Control

   'Propiedad de _Contenedor donde se colocará una imagen para realizar los efectos

   Private _Propiedad As Reflection.PropertyInfo

   'Color que se usará para rellenar el fondo de la imagen

   Private _Color As Color = Color.Transparent

   'Control Timer que controlará la ejecución de los efectos

   Private _Tiempo As Timer

   'Cuenta las veces que se debe ejecutar el evento Tick para cada efecto

   Private _Contador As Integer = 0

   'Contiene una copia de la imagén pasada a uno de los constructores para realizar los efectos

   Private _bmpTextura As Image

   'Contiene una copia vacia de _bmpTextura donde se dibujará el efecto

   Private _bmpDibujar As Image

   'Creamos un objeto _Graphics para dibujar en _bmpDibujar

   Private _Gr As Graphics

   'Creamos un TextureBrush con la textura de la imágen _bmpTextura

   Private _Brocha As TextureBrush

   'Contienen el Ancho y Alto de _bmpTextura respectivamente

   Private _AnchoImagen, _AltoImagen As Single

   'Indica si actualmente hay un efecto ejecutandose

   Private blnEfectoEjecutandose As Boolean = False

   Private disposed As Boolean = False



#Region " Variables especificas de algunos efectos "



   'Ángulo de giro

   Private _AnguloGiro As Single

   'Cantidad en que se aumentan las transformaciones de ejes.

   Private _xAumentaPos, _yAumentaPos As Single

   '_Aumento progresivo de los dibujos

   Private _Aumento As Single



#End Region



#End Region



#Region " Métodos Publicos "

   'Constructor

   Public Sub New(ByVal RutaImagen As String, ByVal Contenedor As Control, ByVal strPropiedad As String, Optional ByVal intVelocidad As Integer = 20)

      Try

         _bmpTextura = Image.FromFile(RutaImagen)

         Iniciar(Contenedor, intVelocidad, strPropiedad)

      Catch ex As Exception When Not IO.Directory.Exists(RutaImagen)

         MessageBox.Show("La ruta de la imagen no es válida")

      Catch ex As Exception When _bmpTextura Is Nothing

         MessageBox.Show("La imagen no puede ser nula.")

      End Try

   End Sub



   'Constructor

   Public Sub New(ByVal Imagen As Image, ByVal Contenedor As Control, ByVal strPropiedad As String, Optional ByVal intVelocidad As Integer = 20)

      Try

         _bmpTextura = Imagen

         Iniciar(Contenedor, intVelocidad, strPropiedad)

      Catch ex As Exception When _bmpTextura Is Nothing

         MessageBox.Show("La imagen no puede ser nula.")

      End Try

   End Sub



   'Ejecuta el efecto en la propiedad "EfectosTrans.EfectoActual"

   Public Overloads Sub Start()

      If Not disposed Then

         'Iniciamos los objetos de dibujo y el Timer

         EstableceObjetos()

      Else

         Throw New ObjectDisposedException("", "Esta instancia de la clase EfectosTrans ha sido desechada previamente y por lo tanto, ya no es accesible.")

      End If

   End Sub



   'Ejecuta el efecto pasado en eEfecto

   Public Overloads Sub Start(ByVal eEfecto As Efectos)

      If Not disposed Then

         _Efecto = eEfecto

         'Iniciamos los objetos de dibujo y el Timer

         EstableceObjetos()

      Else

         Throw New ObjectDisposedException("", "Esta instancia de la clase EfectosTrans ha sido desechada previamente y por lo tanto, ya no es accesible.")

      End If

   End Sub



#End Region



#Region " Propiedades "



   'EfectoActual

   <DefaultValue(GetType(Efectos), "Abanico_Derecha"), _

   Category("Comportamiento"), _

   Description("Establece el efecto actual para este objeto.")> _

   Public Property EfectoActual() As Efectos

      Get

         Return _Efecto

      End Get

      Set(ByVal Value As Efectos)

         'Si no se esta ejecutando un efecto en este momento cambiamos el efecto

         If Not Me.blnEfectoEjecutandose Then

            _Efecto = Value

         End If

      End Set

   End Property



   'VelocidadEfecto

   <DefaultValue(GetType(Integer), "20"), _

   Category("Comportamiento"), _

   Description("Establece la velocidad de dibujado para este objeto.")> _

   Public Property VelocidadEfecto() As Integer

      Get

         Return _Velocidad

      End Get

      Set(ByVal Value As Integer)

         _Velocidad = ValidaVelocidad(Value)

      End Set

   End Property



   'ColorTrans

   <DefaultValue(GetType(Color), "Transparent"), _

   Category("Apariencia"), _

   Description("Establece el color de relleno para este objeto.")> _

   Public Property ColorTrans() As Color

      Get

         Return _Color

      End Get

      Set(ByVal Value As Color)

         _Color = Value

      End Set

   End Property



   'Image

   <Category("Apariencia"), _

   Description("Establece la imagen que se usará para realizar el efecto seleccionado.")> _

   Public Property Image() As Image

      Get

         Return _bmpTextura

      End Get

      Set(ByVal Value As Image)

         Try

            _bmpTextura = Value

            _AnchoImagen = _bmpTextura.Width

            _AltoImagen = _bmpTextura.Height

            'Hay imagenes que tienen un formato de pixel

            'que no permite crear un objeto Graphics para dibujar sobre

            'ellas, por eso creamos una copia de la imagen, del mismo tamaño

            'y con un formato de pixel que no de problemas

            _bmpDibujar = New Bitmap(CInt(_AnchoImagen), CInt(_AltoImagen), PixelFormat.Format32bppArgb)

         Catch ex As Exception When Value Is Nothing

            Throw New NullReferenceException("La imagen no puede ser nula.")

         End Try

      End Set

   End Property



#End Region



#Region " Destructores "



   Public Overloads Sub Dispose() Implements System.IDisposable.Dispose

      Dispose(True)

   End Sub



   Protected Overridable Overloads Sub Dispose(ByVal disposing As Boolean)

      If Not Me.disposed Then

         If disposing Then

            'Acá, limpiamos recursos administrados de esta clase

            'En este caso no hay ningúno (que no haya sido descargado)

         End If

         'Acá, limpiamos recursos no administrados de esta clase

         If Not _bmpTextura Is Nothing Then

            _bmpTextura.Dispose()

         End If

         _bmpDibujar.Dispose()

         Me.disposed = True

      End If

   End Sub



   ' Este metodo Finalize se ejecutará (automaticamente) solamente

   ' si el metodo Dispose no es usado por el usuario.

   Protected Overrides Sub Finalize()

      'Limpiamos solamente los recursos no manejados pasando False

      Dispose(False)

   End Sub



#End Region



#Region " Métodos Privados "



   'Establecemos las variables de nivel de modulo

   Private Sub Iniciar(ByVal Contenedor As Control, ByVal intVelocidad As Integer, _

                       ByVal strPropiedad As String)

      _Contenedor = Contenedor

      _Velocidad = ValidaVelocidad(intVelocidad)



      _AnchoImagen = _bmpTextura.Width

      _AltoImagen = _bmpTextura.Height

      'Hay imagenes que tienen un formato de pixel

      'que no permite crear un objeto Graphics para dibujar sobre

      'ellas, por eso creamos una copia de la imagen, del mismo tamaño

      'y con un formato de pixel que no de problemas

      _bmpDibujar = New Bitmap(CInt(_AnchoImagen), CInt(_AltoImagen), PixelFormat.Format32bppArgb)



      'Obtenemos y utilizamos la propiedad de tipo Image a partir de strPropiedad

      ObtenerPropiedad(strPropiedad)

      _Tiempo = New Timer

      _Tiempo.Interval = 70

      'Controlador del evento Tick del objeto Timer

      AddHandler _Tiempo.Tick, AddressOf TiempoTick

   End Sub



   'El siguiente código me fue proporcionado por Eduardo A. Morcillo [MS MVP VB]

   Private Sub ObtenerPropiedad(ByVal strPropiedad As String)

      ' Obtengo el tipo de control

      Dim t As Type = _Contenedor.GetType

      ' Obtengo la propiedad

      _Propiedad = t.GetProperty(strPropiedad)

      ' Verifico que se devolvio la propiedad

      If _Propiedad Is Nothing Then

         Throw New ArgumentException("El control no posee la propiedad")

      End If

      ' Verifico que la propiedad devuelva

      ' el tipo Image o una subclase de el

      If Not GetType(Drawing.Image).IsAssignableFrom(_Propiedad.PropertyType) Then

         Throw New ArgumentException("La propiedad no es de tipo Image")

      End If

   End Sub



   '(Re)Establece objetos y variables globales a su estado original antes de ejecutar un efecto

   Private Sub EstableceObjetos()

      Try

         'Si el efecto anterior todabia no terminó de ejecutarse salimos

         If blnEfectoEjecutandose Then Exit Sub

         'Iniciamos el objeto Graphics

         _Gr = Graphics.FromImage(_bmpDibujar)



         Select Case _Efecto

            Case Efectos.Aparecer, Efectos.Estirar_Centro To Efectos.Girar_Espiral_Arriba, Efectos.Rodar_DAbajo, Efectos.Rodar_DArriba

               'Para estos efectos no se necesita el objeto _Brocha (se usa DrawImage)

               'En el caso de 'Rodar_DArriba' y 'Rodar_DAbajo',

               'el código de estos efectos inicializa el objeto

            Case Else

               'Iniciamos el objeto TextureBrush

               IniTextureBrush()

         End Select



         '******* Aquí se modifica el contenedor de la imagen *******

         'Asignamos _bmpDibujar a la propiedad del Contenedor de la imagen

         _Propiedad.SetValue(_Contenedor, _bmpDibujar, Nothing)

         '******* Aquí se modifica el contenedor de la imagen *******



         'Limpiamos el contenido de _bmpDibujar

         _Gr.Clear(_Color)

         'Reiniciamos variables

         _Contador = 0

         _Aumento = 0

         _AnguloGiro = 0

         _xAumentaPos = 0

         _yAumentaPos = 0

         'True paar indicar que el efecto se va a iniciar

         blnEfectoEjecutandose = True

         'Iniciamos el objeto Timer

         _Tiempo.Start()

      Catch ex As Exception When _bmpDibujar Is Nothing

         Throw New NullReferenceException("No se ha establecido la imagen donde se dibujará el efecto")

      End Try

   End Sub



   'Inicializa el objeto TextureBrush

   Private Sub IniTextureBrush()

      _Brocha = New TextureBrush(_bmpTextura)

   End Sub



   'Controlador del evento Tick del control _Timer

   Private Sub TiempoTick(ByVal sender As System.Object, ByVal e As System.EventArgs)

      Try

         'Ejecutamos cada 80 milesimas de segundo, el efecto selecionado

         Select Case _Efecto

            Case Efectos.Abanico_Derecha, Efectos.Abanico_Izquierda

               Abanico(_Efecto)

            Case Efectos.Aparecer

               Aparecer()

            Case Efectos.Barras_Horizontales, Efectos.Barras_Verticales

               Barras(_Efecto)

            Case Efectos.Barrido_Horizontal, Efectos.Barrido_Vertical

               Barrido(_Efecto)

            Case Efectos.Circulos_Fuera

               Circulos_Fuera()

            Case Efectos.Circulos_Dentro

               Circulos_Dentro()

            Case Efectos.Desplegar_Centro To Efectos.Desplegar_SI, Efectos.Estirar_Centro To Efectos.Estirar_SI

               Desplegar_Estirar(_Efecto)

            Case Efectos.Diagonal

               Diagonal()

            Case Efectos.DivisiónH_Entrante, Efectos.DivisiónH_Saliente

               DivisionH(_Efecto)

            Case Efectos.DivisiónV_Entrante, Efectos.DivisiónV_Saliente

               DivisionV(_Efecto)

            Case Efectos.Empujar_Abajo To Efectos.Empujar_Izquierda

               Empujar(_Efecto)

            Case Efectos.Girar_Centro To Efectos.Girar_Espiral_Arriba

               Girar(_Efecto)

            Case Efectos.PersianasH_Abajo, Efectos.PersianasH_Arriba

               PersianasH(_Efecto)

            Case Efectos.PersianasV_Derecha, Efectos.PersianasV_Izquierda

               PersianasV(_Efecto)

            Case Efectos.Reloj, Efectos.Reloj_AntiHorario

               Reloj(_Efecto)

            Case Efectos.Simetrico_Adentro To Efectos.Simetrico_Izquierda

               Simetrico(_Efecto)

            Case Efectos.Rueda_2Ejes To Efectos.Rueda_8Ejes

               RuedaMultiple(_Efecto)

            Case Efectos.Empuja_División_Lados, Efectos.Empuja_División_Topes

               EmpujaDivision(_Efecto)

            Case Efectos.Rodar_DAbajo To Efectos.Rodar_IArriba

               Rodar(_Efecto)

         End Select

      Catch ex As System.Exception

         Throw New System.Exception(ex.ToString)

      End Try

   End Sub



   'Descarga objetos y detiene el Timer

   Private Sub DescargaObjetos()

      _Gr.Dispose()

      If Not (_Brocha Is Nothing) Then

         _Brocha.Dispose()

      End If

      _Tiempo.Stop()

      'False para indicar que el efecto acaba de terminar

      blnEfectoEjecutandose = False

      'El efecto terminó, disparamos un evento para indicarlo

      RaiseEvent EffectEnded(Me, New EventArgs)

   End Sub



   'Valida la propiedad VelocidadEfecto

   Private Function ValidaVelocidad(ByVal intValor As Integer) As Integer

      If intValor <= 0 Then

         Return _Velocidad ' Valor por defecto (20)

      ElseIf intValor > 100 Then

         Return 100

      Else : Return intValor

      End If

   End Function



#Region " Efectos de Transición "



   'Genera los efecto de abanico

   Private Sub Abanico(ByVal Efecto As Efectos)

      'Calculamos por Pitagoras el radio de la circunferencia con centro en (_AnchoImagen / 2, _AltoImagen)

      'que dibujará la imagen.

      Dim Radio As Single = CSng(Math.Pow(((_AnchoImagen / 2) ^ 2) + (_AltoImagen ^ 2), 1 / 2))

      'Negativo: dirección del efecto

      Dim AnguloInicio, Negativo As Integer



      'iniciamos variables según el efecto

      If Efecto = Efectos.Abanico_Derecha Then

         AnguloInicio = 180

         Negativo = 1

      ElseIf Efecto = Efectos.Abanico_Izquierda Then

         AnguloInicio = 0

         Negativo = -1

      End If

      'Llenamos media torta con centro en (_AnchoImagen / 2, _AltoImagen),

      'con la textura de la imágen original,

      'agregandole trozos de _AnguloGiro

      Dim Rec As New Rectangle(CInt(-(Radio - (_AnchoImagen / 2))), CInt(-(Radio - _AltoImagen)), CInt(Radio *                                 2), CInt(Radio * 2))

      'Mostramos el trozo actual de la imagen

      _Gr.FillPie(_Brocha, Rec, AnguloInicio, Negativo * _AnguloGiro)

      'Aumentamos el angulo de giro

      _AnguloGiro += CSng(180 / _Velocidad)

      'Mostramos los trozos actuales

      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1

      'veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         DescargaObjetos()

      End If

   End Sub



   'Genera el efecto de desvanecimiento de la imagen

   Private Sub Aparecer()

      'Opacidad contiene el valor de opacidad actual con que se va a dibujar de la imagen

      Static Opacidad As Single = 0.0F

      Dim CopiaVelocidad As Single = 0.0F

      'Cm representa una matriz de 5X5 que servirá para modificar la opacidad de la imagen

      Dim Cm As ColorMatrix = New ColorMatrix

      'Con Ia establecemos la matriz de color Cm para luego usar Ia al dibujar la imagen mediante DrawImage

      Dim Ia As ImageAttributes = New ImageAttributes



      '100 es el valor maximo de la propiedad VelocidadEfecto

      'Para calcular la velocidad en función de esta propiedad calculamos CSng(101 - _Velocidad) / 1000

      CopiaVelocidad = CSng(101 - _Velocidad) / 1000

      'Aumentamos el valor de Opacidad

      Opacidad += CopiaVelocidad

      'El valor de Opacidad debe estar entre 0.0 y 1.0

      If Opacidad > 1.0F Then

         Opacidad = 1.0F

      ElseIf Opacidad < 0.01F Then

         Opacidad = 0.01F

         CopiaVelocidad = 0.01F

      End If

      'Limpiamos la imagen

      _Gr.Clear(_Color)

      'Cambiando el valor de la columna 3, fila 3 de la matriz de color se logra modificar la opacidad de la imagen

      Cm.Matrix33 = Opacidad

      'Establecemos a Cm como la matriz de color de el objeto de atributos de imagen Ia

      Ia.SetColorMatrix(Cm)

      'Dibujamos la imagen usando el objeto de atributos de imagen que preparamos previamente

      _Gr.DrawImage(_bmpTextura, New Rectangle(0, 0, CInt(_AnchoImagen), CInt(_AltoImagen)), 0, 0, _AnchoImagen, _AltoImagen, GraphicsUnit.Pixel, Ia)

      'Refrescamos el contenedor de la imagen

      _Contenedor.Refresh()

      'Cuando la imagen sea totalmente opaca terminamos el efecto

      If Opacidad >= 1.0F Then

         Opacidad = 0

         Ia.Dispose()

         DescargaObjetos()

      End If

   End Sub



   'Genera los efectos con Barras

   Private Sub Barras(ByVal Efecto As Efectos)

      Dim i, j, MedidaImagen, X, Y, Ancho, Alto As Integer

      Dim Iteraciones As Integer

      Dim _CopiaVelocidad As Integer



      'Establecemos variables según el efecto

      If Efecto = Efectos.Barras_Horizontales Then

         Ancho = CInt(_AnchoImagen)

         Alto = 2

         MedidaImagen = CInt(_AltoImagen)

      ElseIf Efecto = Efectos.Barras_Verticales Then

         Ancho = 2

         Alto = CInt(_AltoImagen)

         MedidaImagen = CInt(_AnchoImagen)

      End If

      'Calculamos en Iteraciones, la cantidad de barras que se van a dibujar

      'teniendo en cuenta que la medida de cada barra es de 2 y

      'cuidando que todo quede en función de _Velocidad.

      'Aproximamos a el entero más grande en el caso de que la

      'Medida de la imagen no sea divisible entre _Velocidad * 2

      Iteraciones = CInt(Math.Ceiling(MedidaImagen / (_Velocidad * 2)))

      _CopiaVelocidad = CInt(Math.Ceiling(MedidaImagen / (Iteraciones * 2)))



      _Tiempo.Stop()

      'Cada vez que se ejecuta este método dibujamos Iteraciones barras

      For i = 0 To Iteraciones - 1

         'Hallamos las coordenadas de cada barra que se necesita dibujar (sin repetir)

         'llamando a DameParUnico.

         j = DameParUnico(CInt(MedidaImagen - 2), CInt(MedidaImagen / 2) - 1)

         'Cuando j = -1 ya se dibujaron todas las barras (toda la imagen)

         If j = -1 Then Exit For

         If Efecto = Efectos.Barras_Horizontales Then

            X = 0 : Y = j

         ElseIf Efecto = Efectos.Barras_Verticales Then

            X = j : Y = 0

         End If

         'Dibujamos la barra actual

         _Gr.FillRectangle(_Brocha, New Rectangle(X, Y, Ancho, Alto))

      Next

      _Tiempo.Start()

      'Refrescamos el contenedor de la imagen

      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _CopiaVelocidad veses terminamos el efecto

      If _Contador = _CopiaVelocidad Then

         DescargaObjetos()

      End If

   End Sub



   'Genera los efectos de Barrido

   Private Sub Barrido(ByVal Efecto As Efectos)



      'Creamos un segundo objeto Graphics para dibujar en _bmpDibujar

      Static Gr2 As Graphics



      Dim Persiana As Single

      Dim xEsquinaPersiana, yEsquinaPersiana As Single

      Dim AnchoPersiana, AltoPersiana As Single



      If Efecto = Efectos.Barrido_Horizontal Then

         _xAumentaPos = _AnchoImagen

         _yAumentaPos = 0

         xEsquinaPersiana = 0

         yEsquinaPersiana = _AltoImagen / 20

         AnchoPersiana = _AnchoImagen

         AltoPersiana = _AltoImagen / 20

      ElseIf Efecto = Efectos.Barrido_Vertical Then

         _xAumentaPos = 0

         _yAumentaPos = _AltoImagen

         xEsquinaPersiana = _AnchoImagen / 20

         yEsquinaPersiana = 0

         AnchoPersiana = _AnchoImagen / 20

         AltoPersiana = _AltoImagen

      End If



      If _Contador = 0 Then

         Gr2 = Graphics.FromImage(_bmpDibujar)

         'Movemos el centro del eje de coordenadas la primera vez

         'que se ejecuta el evento, para que la imagen se dibuje pero no se vea

         _Gr.TranslateTransform(_xAumentaPos, _yAumentaPos)

         Gr2.TranslateTransform(-_xAumentaPos, -_yAumentaPos)

      End If

      '***** Esto solo es necesario para imagenes con fondo transparente *****

      '_Gr.Clear(_Color)

      '***********************************************************************

      For Persiana = 0 To 20 'Nº de Persianas (20)

         'Las persianas pares las dibujamos con _Gr,

         'y las impares con Gr2

         Dim SupIzquierda As New PointF(Persiana * xEsquinaPersiana, Persiana * yEsquinaPersiana)

         Dim TamañoPersiana As New SizeF(AnchoPersiana, AltoPersiana)



         If Persiana Mod 2 = 0 Then

            Dim RecBarridoPar As New RectangleF(SupIzquierda, TamañoPersiana)

            _Gr.FillRectangle(_Brocha, RecBarridoPar)

         Else

            Dim RecBarridoImpar As New RectangleF(SupIzquierda, TamañoPersiana)

            Gr2.FillRectangle(_Brocha, RecBarridoImpar)

         End If

      Next

      'Transladamos los ejes progresivamente

      _Gr.TranslateTransform(-_xAumentaPos / _Velocidad, -_yAumentaPos / _Velocidad) 'Velocidad

      Gr2.TranslateTransform(_xAumentaPos / _Velocidad, _yAumentaPos / _Velocidad)

      'Contamos las veces que movimos la imágen

      _Contador += 1

      'Refrescamos el Control

      _Contenedor.Refresh()

      'Cuando el evento se halla ejecutado _Velocidad + 1

      'veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         Gr2.Dispose()

         xEsquinaPersiana = 0 : yEsquinaPersiana = 0

         AnchoPersiana = 0 : AltoPersiana = 0

         DescargaObjetos()

      End If

   End Sub



   'Genera el efecto con Circulos hacia Adentro

   Private Sub Circulos_Dentro()

      'El diametro de los circulos

      Dim Diametro As Single

      'Contiene los cuadrados pares

      Static RecAnterior As RectangleF

      'La diagonal de la imágen va a ser el diametro máximo.

      'La calculamos por Pitagoras.

      Dim Diagonal As Single = CSng(Math.Pow((_AltoImagen ^ 2) + (_AnchoImagen ^ 2), 1 / 2))

      'Aumentamos el diametro

      Diametro = Diagonal - (_Contador * Diagonal / _Velocidad)

      'Definimos las coordenadas del punto superior

      'izquierdo del rectángulo a partir del cual

      'se dibujará un circulo circunscripto en él, de modo que

      'el centro de el circulo coincida con el centro del Control

      Dim xEsquina As Single = (_AnchoImagen / 2) - (Diametro / 2)

      Dim yEsquina As Single = (_AltoImagen / 2) - (Diametro / 2)

      Dim MiPunto As New PointF(xEsquina, yEsquina)

      'Tamaño del rectángulo donde se dibujará el circulo

      Dim Tamaño As SizeF = New SizeF(Diametro, Diametro)

      Dim Rectángulo As New RectangleF(MiPunto, Tamaño)



      If _Contador > 0 Then

         Dim Trayecto1 As New GraphicsPath

         'Usamos el rectángulo anterior para que no queden zonas sin dibujar

         Trayecto1.AddEllipse(RecAnterior)

         Dim Trayecto2 As New GraphicsPath

         Trayecto2.AddEllipse(Rectángulo)

         'Creamos un objeto region

         'compuesto por la elipse encapsuladas en Trayecto1

         'Al añadir el GraphicsPth Trayecto2

         'indicamos que vamos a combinar el contenido

         'del nuevo GraphicsPath Trayecto2 con Trayecto1 usando el método Xor

         Dim Región As New Region(Trayecto2)

         Región.Xor(Trayecto1)

         'Dibujamos la región

         If _Contador > 0 Then _Gr.FillRegion(_Brocha, Región)

         'Mostramos el circulo actual

         _Contenedor.Refresh()

      End If

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Recordamos el último rectangulo que se uso para dibujar el último circulo

      RecAnterior = Rectángulo

      'Cuando el evento se halla ejecutado _Velocidad + 1

      'veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         RecAnterior = Nothing

         DescargaObjetos()

      End If

   End Sub



   'Genera el efecto con Circulos hacia Afuera

   Private Sub Circulos_Fuera()

      'El diametro de los circulos

      Static Diametro As Single

      'La diagonal de la imágen va a ser el diametro máximo.

      'La calculamos por Pitagoras.

      Dim Diagonal As Single = CSng(Math.Pow((_AltoImagen ^ 2) + (_AnchoImagen ^ 2), 1 / 2))

      'Definimos las coordenadas del punto superior

      'izquierdo del rectángulo a partir del cual

      'se dibujará un circulo circunscripto en él, de modo que

      'el centro de el circulo coincida con el centro del Control

      Dim xEsquina As Single = (_AnchoImagen / 2) - (Diametro / 2)

      Dim yEsquina As Single = (_AltoImagen / 2) - (Diametro / 2)

      Dim MiPunto As New PointF(xEsquina, yEsquina)

      'Tamaño del rectángulo donde se dibujará el circulo

      Dim Tamaño As SizeF = New SizeF(Diametro, Diametro)

      Dim Rectángulo As New RectangleF(MiPunto, Tamaño)

      _Gr.FillEllipse(_Brocha, Rectángulo)

      'Mostramos el circulo actual

      _Contenedor.Refresh()

      'Aumentamos el diametro

      Diametro += Diagonal / _Velocidad

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1

      'veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         Diametro = 0

         DescargaObjetos()

      End If



   End Sub



   'Genera los efectos de despliegue y estiramiento

   Private Sub Desplegar_Estirar(ByVal Efecto As Efectos)

      Dim X, Y, Ancho, Alto As Single



      _Aumento += CSng(1 / _Velocidad)

      'Iniciamos variables según el efecto.

      'Notar que el código para los efectos "Desplegar" y "Estirar" son identicos

      'excepto por el método usado para dibujar la imagen (FillRectangle o DrawImage)

      Select Case Efecto

         Case Efectos.Desplegar_Centro, Efectos.Estirar_Centro

            X = (_AnchoImagen / 2) - ((_AnchoImagen / 2) * _Aumento)

            Y = (_AltoImagen / 2) - ((_AltoImagen / 2) * _Aumento)

         Case Efectos.Desplegar_ID, Efectos.Estirar_ID

            X = _AnchoImagen - (_AnchoImagen * _Aumento)

            Y = _AltoImagen - (_AltoImagen * _Aumento)

         Case Efectos.Desplegar_II, Efectos.Estirar_II

            X = 0

            Y = _AltoImagen - (_AltoImagen * _Aumento)

         Case Efectos.Desplegar_SD, Efectos.Estirar_SD

            X = _AnchoImagen - (_AnchoImagen * _Aumento)

            Y = 0

         Case Efectos.Desplegar_SI, Efectos.Estirar_SI

            X = 0

            Y = 0

      End Select



      Ancho = _AnchoImagen * _Aumento

      Alto = _AltoImagen * _Aumento



      Dim Rec As New RectangleF(X, Y, Ancho, Alto)

      _Gr.Clear(_Color)



      Select Case Efecto

         Case Efectos.Desplegar_Centro To Efectos.Desplegar_SI

            _Gr.FillRectangle(_Brocha, Rec)

         Case Efectos.Estirar_Centro To Efectos.Estirar_SI

            _Gr.DrawImage(_bmpTextura, Rec)

      End Select

      'Refrescamos el contenedor de la imagen

      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad veses terminamos el efecto

      If _Contador = _Velocidad Then

         DescargaObjetos()

      End If

   End Sub



   'Genera el efecto en Diagonal desde el angúlo superior izquierdo

   Private Sub Diagonal()

      'Aumentamos los lados del triángulo

      _xAumentaPos += _AnchoImagen / _Velocidad

      _yAumentaPos += _AltoImagen / _Velocidad

      'Dibujanos el triángulo actual

      _Gr.FillPolygon(_Brocha, New PointF() {New PointF(0, 0), New PointF(_xAumentaPos, 0), New PointF(0, _yAumentaPos)})

      'Actualizamos el dibujo

      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad * 2

      'veses terminamos el efecto

      If _Contador = _Velocidad * 2 Then

         DescargaObjetos()

      End If

   End Sub



   'Genera los efectos de Divición Horizontal

   Private Sub DivisionH(ByVal Efecto As Efectos)



      Dim Velocidad As Single = _AnchoImagen / _Velocidad

      'Si es la primera vez que se llega aquí, establecemos algunas variables

      If _Contador = 0 Then



         If Efecto = Efectos.DivisiónH_Entrante Then

            _Aumento = 0

         ElseIf Efecto = Efectos.DivisiónH_Saliente Then

            _Aumento = _AnchoImagen / 2

         End If

      End If



      Dim RecDivision As New RectangleF(_Aumento, 0, Velocidad, _AltoImagen)

      Dim RecDivision2 As New RectangleF(_AnchoImagen - _Aumento, 0, Velocidad, _AltoImagen)

      'Dibujamos los rectangulos de división

      _Gr.FillRectangle(_Brocha, RecDivision)

      _Gr.FillRectangle(_Brocha, RecDivision2)



      _Contenedor.Refresh()

      'Aumentamos el tamaño de los rectangulos

      _Aumento += Velocidad

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado la mitad de la cantidad de

      'diviciones del Ancho + 1 veses terminamos el efecto

      If _Contador = ((_Velocidad + 1) \ 2) + 1 Then

         DescargaObjetos()

      End If



   End Sub



   'Genera los efectos de Divición Vertical

   Private Sub DivisionV(ByVal Efecto As Efectos)



      Dim Velocidad As Single = _AltoImagen / _Velocidad

      'Si es la primera vez que se llega aquí, establecemos algunas variables

      If _Contador = 0 Then

         If Efecto = Efectos.DivisiónV_Entrante Then

            _Aumento = 0

         ElseIf Efecto = Efectos.DivisiónV_Saliente Then

            _Aumento = _AltoImagen / 2

         End If

      End If



      Dim RecDivision As New RectangleF(0, _Aumento, _AnchoImagen, Velocidad)

      Dim RecDivision2 As New RectangleF(0, _AltoImagen - _Aumento, _AnchoImagen, Velocidad)

      'Dibujamos los rectangulos de división

      _Gr.FillRectangle(_Brocha, RecDivision)

      _Gr.FillRectangle(_Brocha, RecDivision2)



      _Contenedor.Refresh()

      'Aumentamos el tamaño de los rectangulos

      _Aumento += Velocidad

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado la mitad de la cantidad de

      'diviciones del Alto + 1 veses terminamos el efecto

      If _Contador = ((_Velocidad + 1) \ 2) + 1 Then

         DescargaObjetos()

      End If



   End Sub



   'Genera los efectos de Empuje

   Private Sub Empujar(ByVal eEfecto As Efectos)

      'Si es la primera vez que se llega aquí,

      'Establecemos las transformaciónes iniciales

      'según la variante de efecto de Empuje

      If _Contador = 0 Then

         If eEfecto = Efectos.Empujar_Abajo Then

            _Gr.TranslateTransform(0, -_AltoImagen)

            _xAumentaPos = 0 : _yAumentaPos = _AltoImagen / _Velocidad

         ElseIf eEfecto = Efectos.Empujar_Arriba Then

            _Gr.TranslateTransform(0, _AltoImagen)

            _xAumentaPos = 0 : _yAumentaPos = -_AltoImagen / _Velocidad

         ElseIf eEfecto = Efectos.Empujar_Derecha Then

            _Gr.TranslateTransform(-_AnchoImagen, 0)

            _xAumentaPos = _AnchoImagen / _Velocidad : _yAumentaPos = 0

         ElseIf eEfecto = Efectos.Empujar_Izquierda Then

            _Gr.TranslateTransform(_AnchoImagen, 0)

            _xAumentaPos = -_AnchoImagen / _Velocidad : _yAumentaPos = 0

         ElseIf eEfecto = Efectos.Empujar_Diagonal_SI Then

            _Gr.TranslateTransform(-_AnchoImagen, -_AltoImagen)

            _xAumentaPos = _AnchoImagen / _Velocidad : _yAumentaPos = _AltoImagen / _Velocidad

         ElseIf eEfecto = Efectos.Empujar_Diagonal_SD Then

            _Gr.TranslateTransform(_AnchoImagen, -_AltoImagen)

            _xAumentaPos = -_AnchoImagen / _Velocidad : _yAumentaPos = _AltoImagen / _Velocidad

         ElseIf eEfecto = Efectos.Empujar_Diagonal_II Then

            _Gr.TranslateTransform(-_AnchoImagen, _AltoImagen)

            _xAumentaPos = _AnchoImagen / _Velocidad : _yAumentaPos = -_AltoImagen / _Velocidad

         ElseIf eEfecto = Efectos.Empujar_Diagonal_ID Then

            _Gr.TranslateTransform(_AnchoImagen, _AltoImagen)

            _xAumentaPos = -_AnchoImagen / _Velocidad : _yAumentaPos = -_AltoImagen / _Velocidad

         End If

      End If

      '***** Esto solo es necesario para imagenes con fondo transparente *****

      '_Gr.Clear(_Color)

      '***********************************************************************

      'Dibujamos la imagen con las transformaciónes de ejes.

      Dim RecEmpuja As New RectangleF(0, 0, _AnchoImagen, _AltoImagen)

      _Gr.FillRectangle(_Brocha, RecEmpuja)

      _Gr.TranslateTransform(_xAumentaPos, _yAumentaPos)

      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1 veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         DescargaObjetos()

      End If



   End Sub



   'Genera los efectos de Empuje con División

   Private Sub EmpujaDivision(ByVal Efecto As Efectos)

      'Creamos el segundo objeto Graphics para dibujar en _bmpDibujar

      Static Gr2 As Graphics

      Dim Ancho, Alto, xEsquina, yEsquina As Single



      If Efecto = Efectos.Empuja_División_Lados Then

         _xAumentaPos = _AnchoImagen / (2 * _Velocidad)

         _yAumentaPos = 0

         Ancho = _AnchoImagen / 2

         Alto = _AltoImagen

         xEsquina = Ancho

         yEsquina = 0

      ElseIf Efecto = Efectos.Empuja_División_Topes Then

         _xAumentaPos = 0

         _yAumentaPos = _AltoImagen / (2 * _Velocidad)

         Ancho = _AnchoImagen

         Alto = _AltoImagen / 2

         xEsquina = 0

         yEsquina = Alto

      End If

      'Si es la primera vez que se llega aquí,

      'Establecemos las transformaciónes iniciales

      'según la variante de efecto de Empuje y División

      If _Contador = 0 Then

         Gr2 = Graphics.FromImage(_bmpDibujar)

         If Efecto = Efectos.Empuja_División_Lados Then

            _Gr.TranslateTransform(-Ancho, 0)

            Gr2.TranslateTransform(Ancho, 0)

         ElseIf Efecto = Efectos.Empuja_División_Topes Then

            _Gr.TranslateTransform(0, -Alto)

            Gr2.TranslateTransform(0, Alto)

         End If

      End If



      Dim RecEmpujaLado As New RectangleF(0, 0, Ancho, Alto)

      Dim RecEmpujaOpuesto As New RectangleF(xEsquina, yEsquina, Ancho, Alto)

      '***** Esto solo es necesario para imagenes con fondo transparente *****

      '_Gr.Clear(_Color)

      '***********************************************************************

      'Dibujamos los rectangulos y los lenamos con la imagen

      _Gr.FillRectangle(_Brocha, RecEmpujaLado)

      Gr2.FillRectangle(_Brocha, RecEmpujaOpuesto)

      'Movemos los ejes de coordenadas

      _Gr.TranslateTransform(_xAumentaPos, _yAumentaPos)

      Gr2.TranslateTransform(-_xAumentaPos, -_yAumentaPos)

      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1 veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         Gr2.Dispose()

         DescargaObjetos()

      End If



   End Sub



   'm: Matriz que vamos a usar para establecer tranformaciones en algunos efectos

   Private m As Matrix

   'Genera los efectos de giro de la imagen con movimiento en espiral

   Private Sub Girar(ByVal Efecto As Efectos)

      Dim X, Y, Ancho, Alto As Single



      If _Contador = 0 Then

         'La primera vez que se ejecuta el procedimiento, iniciamos la martix

         'y establecemos el ángulo de giro

         m = New Matrix

         _AnguloGiro = CInt(360 / _Velocidad)

      End If



      _Aumento += CSng(1 / _Velocidad)



      Ancho = _AnchoImagen * _Aumento

      Alto = _AltoImagen * _Aumento

      If Efecto = Efectos.Girar_Centro Then

         X = (_AnchoImagen / 2) - ((_AnchoImagen / 2) * _Aumento)

         Y = (_AltoImagen / 2) - ((_AltoImagen / 2) * _Aumento)

      ElseIf Efecto = Efectos.Girar_Espiral_Abajo Then

         X = 0

         Y = _AltoImagen - _AltoImagen * _Aumento

      ElseIf Efecto = Efectos.Girar_Espiral_Arriba Then

         X = _AnchoImagen - _AnchoImagen * _Aumento

         Y = 0

      End If

      'Rectangulo donde se dibujará la imagen

      Dim Rec As New RectangleF(X, Y, Ancho, Alto)

      _Gr.Clear(_Color)

      'Dibujamos la imagen completa

      _Gr.DrawImage(_bmpTextura, Rec)



      '"Preparamos" una rotación con centro en el centro de la imagen en la matriz m

      'por medio del metodo RotateAt y estableciendo la transformación en nuestro objeto Graphics _Gr

      'para ser usada en la proxima ejecución del procedimiento

      m.RotateAt(_AnguloGiro, New PointF(_AnchoImagen / 2, _AltoImagen / 2))

      _Gr.Transform = m



      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Para asegurarnos de que la imagen de 1 vuelta entera terminamos el efecto cuando _Contador = 360,

      'o sea ...

      If _Contador = CInt(360 / _AnguloGiro) Then

         '***** Esto solo es necesario para imagenes con fondo transparente *****

         '_Gr.Clear(_Color)

         '***********************************************************************

         'Rotamos la imagen a su posición original y la dibujamos antes de descargar todo

         m.RotateAt(-CSng(_AnguloGiro * _Contador), New PointF(_AnchoImagen / 2, _AltoImagen / 2))

         _Gr.Transform = m

         _Gr.DrawImage(_bmpTextura, _bmpDibujar.GetBounds(GraphicsUnit.Pixel))

         _Contenedor.Refresh()

         m.Dispose()

         DescargaObjetos()

      End If

   End Sub



   'Genera los efectos con Persianas Horizontales

   Private Sub PersianasH(ByVal Efecto As Efectos)



      Dim Persiana As Integer

      'Total de Persianas

      Dim TotalPersianas As Integer = 15

      Dim Velocidad As Integer = TotalPersianas * _Velocidad

      'Si es la primera vez que se llega aquí, establecemos algunas variables

      If _Contador = 0 Then

         If Efecto = Efectos.PersianasH_Abajo Then

            _Aumento = 0

         ElseIf Efecto = Efectos.PersianasH_Arriba Then

            _Aumento = _AltoImagen / TotalPersianas

         End If

      End If



      For Persiana = 0 To TotalPersianas - 1

         'Dibuja un trozo de cada una de las persianas por cada ejecución del evento

         Dim SupIzquierda As New PointF(0, _Aumento + (Persiana * (_AltoImagen / TotalPersianas)))

         Dim TamañoPersiana As New SizeF(_AnchoImagen, _AltoImagen / Velocidad)

         Dim RecPersiana As New RectangleF(SupIzquierda, TamañoPersiana)

         _Gr.FillRectangle(_Brocha, RecPersiana)

      Next

      _Contenedor.Refresh()



      'Aumentamos el tamaño de cada persiana para la próxima vez que se dibujen

      If Efecto = Efectos.PersianasH_Abajo Then

         _Aumento += _AltoImagen / Velocidad

      ElseIf Efecto = Efectos.PersianasH_Arriba Then

         _Aumento -= _AltoImagen / Velocidad

      End If

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1 veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         DescargaObjetos()

      End If



   End Sub



   'Genera los efectos con Persianas Verticales

   Private Sub PersianasV(ByVal Efecto As Efectos)



      Dim Persiana As Integer

      Dim TotalPersianas As Integer = 15

      Dim Velocidad As Integer = TotalPersianas * _Velocidad

      'Si es la primera vez que se llega aquí, establecemos algunas variables

      If _Contador = 0 Then

         If Efecto = Efectos.PersianasV_Izquierda Then

            _Aumento = 0

         ElseIf Efecto = Efectos.PersianasV_Derecha Then

            _Aumento = _AnchoImagen / TotalPersianas

         End If

      End If



      For Persiana = 0 To TotalPersianas - 1

         'Dibuja un trozo de cada una de las persianas por cada ejecución del evento

         Dim SupIzquierda As New PointF(_Aumento + (Persiana * (_AnchoImagen / TotalPersianas)), 0)

         Dim TamañoPersiana As New SizeF(_AnchoImagen / Velocidad, _AltoImagen)

         Dim RecPersiana As New RectangleF(SupIzquierda, TamañoPersiana)

         _Gr.FillRectangle(_Brocha, RecPersiana)

      Next

      _Contenedor.Refresh()

      'Aumentamos el tamaño de cada persiana para la próxima vez que se dibujen

      If Efecto = Efectos.PersianasV_Izquierda Then

         _Aumento += _AnchoImagen / Velocidad

      ElseIf Efecto = Efectos.PersianasV_Derecha Then

         _Aumento -= _AnchoImagen / Velocidad

      End If

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1 veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         DescargaObjetos()

      End If



   End Sub



   'Genera el efecto de Reloj

   Private Sub Reloj(ByVal Efecto As Efectos)

      'La diagonal de la imágen va a ser el diametro.

      'La calculamos por Pitagoras.

      Dim Diagonal As Single = CSng(Math.Pow((_AltoImagen ^ 2) + (_AnchoImagen ^ 2), 1 / 2))

      'Negativo: indica la dirección del giro

      Dim Negativo As Integer



      If Efecto = Efectos.Reloj Then

         Negativo = 1

      ElseIf Efecto = Efectos.Reloj_AntiHorario Then

         Negativo = -1

      End If

      'Llenamos una torta con centro en el centro del Control,

      'con la textura de la imágen original,

      'agregandole trozos de _AnguloGiro

      _Gr.FillPie(_Brocha, CSng(-(Diagonal - _AnchoImagen) / 2), CSng(-(Diagonal - _AltoImagen) / 2), Diagonal, Diagonal, -90, Negativo * _AnguloGiro)

      'Mostramos el trozo actual

      _Contenedor.Refresh()

      _AnguloGiro += CSng(360 / _Velocidad)

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1

      'veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         DescargaObjetos()

      End If

   End Sub



   'Genera los efectos de Rodar

   Private Sub Rodar(ByVal Efecto As Efectos)

      'intAngulo: angulo de giro progresivo

      Dim intAngulo As Single = CSng(90 / _Velocidad)



      If _Contador = 0 Then

         'Si es la primera vez que se llega aquí iniciamos variables dependiendo

         'de el tipo de efecto

         If Efecto = Efectos.Rodar_IAbajo Then

            _AnguloGiro = 90.0F

            _Aumento = -1

            _xAumentaPos = 0

            _yAumentaPos = 0

         ElseIf Efecto = Efectos.Rodar_IArriba Then

            _AnguloGiro = -90.0F

            _Aumento = 1

            _xAumentaPos = 0

            _yAumentaPos = 0

         ElseIf Efecto = Efectos.Rodar_DArriba Then

            _bmpTextura.RotateFlip(RotateFlipType.RotateNoneFlipXY)

            IniTextureBrush()

            _AnguloGiro = 270

            _Aumento = -1

            _xAumentaPos = _AnchoImagen

            _yAumentaPos = _AltoImagen

         ElseIf Efecto = Efectos.Rodar_DAbajo Then

            _bmpTextura.RotateFlip(RotateFlipType.RotateNoneFlipXY)

            IniTextureBrush()

            _AnguloGiro = -270.0F

            _Aumento = 1

            _xAumentaPos = _AnchoImagen

            _yAumentaPos = _AltoImagen

         End If

         'Movemos el centro del eje de coordenadas la primera vez

         'que se ejecuta el evento, para que la imagen se dibuje pero no se vea

         _Gr.TranslateTransform(_xAumentaPos, _yAumentaPos)

         'Tambien aplicamos la rotación adecuada al objeto _Gr

         _Gr.RotateTransform(_AnguloGiro)

      End If

      'Dibujamos la imagen con las transformaciónes de ejes.

      Dim RecEmpuja As New RectangleF(0, 0, _AnchoImagen, _AltoImagen)

      _Gr.Clear(_Color)

      _Gr.FillRectangle(_Brocha, RecEmpuja)

      'Refrescamos el contenedor de la imagen

      _Contenedor.Refresh()

      'Rotamos la imagen progresivamente

      _Gr.RotateTransform(_Aumento * intAngulo)

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Para asegurarnos de que la imagen de 1/2 vuelta, terminamos el efecto cuando _Contador = 90

      'o sea ...

      If _Contador = CInt(90 / intAngulo) + 1 Then

         'Restablecemos la imagen a su estado original antes de  descargar objetos

         If (Efecto = Efectos.Rodar_DAbajo) OrElse (Efecto = Efectos.Rodar_DArriba) _

         Then _bmpTextura.RotateFlip(RotateFlipType.RotateNoneFlipXY)

         DescargaObjetos()

      End If

   End Sub



   'Genera los efecto con múltiples Ejes

   Private Sub RuedaMultiple(ByVal Efecto As Efectos)



      Dim AnguloInicio, Paso, Ejes As Integer

      'Establecemos variables según la variante del efecto seleccionados

      Select Case Efecto

         Case Efectos.Rueda_2Ejes

            AnguloInicio = -90 : Paso = 180 : Ejes = 2

         Case Efectos.Rueda_3Ejes

            AnguloInicio = -90 : Paso = 120 : Ejes = 3

         Case Efectos.Rueda_4Ejes

            AnguloInicio = 0 : Paso = 90 : Ejes = 4

         Case Efectos.Rueda_8Ejes

            AnguloInicio = 0 : Paso = 45 : Ejes = 8

      End Select



      'La diagonal de la imágen va a ser el diametro.

      'La calculamos por Pitagoras.

      Dim Diagonal As Single = CSng(Math.Pow((_AltoImagen ^ 2) + (_AnchoImagen ^ 2), 1 / 2))

      Dim i As Integer

      'Llenamos una torta con centro en el centro del Control,

      'con la textura de la imágen original,

      'agregandole trozos de _AnguloGiro

      Dim Rec As New Rectangle(CInt(-(Diagonal - _AnchoImagen) / 2), CInt(-(Diagonal - _AltoImagen) / 2),                                CInt(Diagonal), CInt(Diagonal))



      For i = 1 To Ejes

         _Gr.FillPie(_Brocha, Rec, AnguloInicio, _AnguloGiro)

         AnguloInicio += Paso

      Next

      _AnguloGiro += CSng(Paso / _Velocidad)

      'Mostramos los trozos actuales

      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1

      'veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         DescargaObjetos()

      End If



   End Sub



   'Genera los efectos de Simetría

   Private Sub Simetrico(ByVal Efecto As Efectos)

      'La diagonal de la imágen va a ser el diametro.

      'La calculamos por Pitagoras.

      Dim Diagonal As Single = CSng(Math.Pow((_AltoImagen ^ 2) + (_AnchoImagen ^ 2), 1 / 2))

      Dim AnguloInicio As Integer

      'Iniciamos variables según el efecto seleccionado

      If Efecto = Efectos.Simetrico_Adentro Then

         AnguloInicio = -90

      ElseIf Efecto = Efectos.Simetrico_Afuera Then

         AnguloInicio = 90

      ElseIf Efecto = Efectos.Simetrico_Izquierda Then

         AnguloInicio = 180

      ElseIf Efecto = Efectos.Simetrico_Derecha Then

         AnguloInicio = 0

      End If

      'Llenamos una torta con centro en el centro de _bmpDibujar,

      'con la textura de la imágen original,

      'agregandole trozos de _AnguloGiro

      Dim rec As New Rectangle(CInt(-(Diagonal - _AnchoImagen) / 2), CInt(-(Diagonal - _AltoImagen) / 2),                                CInt(Diagonal), CInt(Diagonal))



      _Gr.FillPie(_Brocha, rec, AnguloInicio, _AnguloGiro)

      _Gr.FillPie(_Brocha, rec, AnguloInicio, -_AnguloGiro)



      _AnguloGiro += CSng(180 / _Velocidad)

      'Mostramos los trozos actuales

      _Contenedor.Refresh()

      'Contamos las veces que se ejecutó este evento

      _Contador += 1

      'Cuando el evento se halla ejecutado _Velocidad + 1

      'veses terminamos el efecto

      If _Contador = _Velocidad + 1 Then

         DescargaObjetos()

      End If

   End Sub



   'Arreglo que se va a usar para contar los enteros pares generados por DameParUnico

   Private Rango() As Integer = {}

   'Genera y devuelve 'TotalCoordBarras' enteros positivos pares (de a uno)

   'entre 0 y intMaximo (incluido el cero) de forma aleatoria y sin repetir

   Private Function DameParUnico(ByVal intMaximo As Integer, ByVal TotalCoordBarras As Integer) As Integer

      'r: para generar los números de forma aleatoria

      Dim r As New Random

      'i: contiene cada número que se genera

      Dim i As Integer

      Static j As Integer = 0

      'Para saber si ya salio el cero

      Static CeroYaSalio As Boolean = False



      If j = 0 Then

         'La primera vez redimensionamos el arreglo 'Rango' que contendrá los enteros

         ReDim Rango(TotalCoordBarras)

      ElseIf j = TotalCoordBarras Then

         'Cuando se llene el arreglo, reiniciamos variables y lo indicamos devolviendo -1

         j = 0

         CeroYaSalio = False

         Return -1

      End If



      Do

         i = r.Next(intMaximo)

         If i > 0 Then

            'Si i es par...

            If i Mod 2 = 0 Then

               '... y no esta en el arreglo...

               If Rango.IndexOf(Rango, i) = -1 Then

                  '... lo agregamos en Rango y lo devolvemos

                  j += 1

                  Rango.SetValue(i, j - 1)

                  Return Rango(j - 1)

               End If

            End If

         ElseIf Not CeroYaSalio Then

            'Agregamos el cero en el arreglo y lo devolvemos

            j += 1

            Rango.SetValue(i, j - 1)

            CeroYaSalio = True

            Return Rango(j - 1)

         End If

      Loop Until j = TotalCoordBarras



   End Function



#End Region



#End Region



End Class





El Proyecto de ejemplo...



En un formulario escribir el siguiente código:



Imports System

Imports System.Drawing

Imports System.Drawing.Drawing2D

Imports System.Drawing.Imaging



Public Class frmEfectos

   Inherits System.Windows.Forms.Form



#Region " Código generado por el Diseñador de Windows Forms "



   Public Sub New()

      MyBase.New()



      'El Diseñador de Windows Forms requiere esta llamada.

      InitializeComponent()



      'Agregar cualquier inicialización después de la llamada a InitializeComponent()

   End Sub



   'Form reemplaza a Dispose para limpiar la lista de componentes.

   Protected Overloads Overrides Sub Dispose(ByVal disposing As Boolean)

      If disposing Then

         If Not (components Is Nothing) Then

            components.Dispose()

         End If

      End If

      MyBase.Dispose(disposing)

   End Sub



   'Requerido por el Diseñador de Windows Forms

   Private components As System.ComponentModel.IContainer



   Friend WithEvents pic As System.Windows.Forms.PictureBox

   Friend WithEvents btnReproducir As System.Windows.Forms.Button



   'NOTA: el Diseñador de Windows Forms requiere el siguiente procedimiento

   'Puede modificarse utilizando el Diseñador de Windows Forms.

   'No lo modifique con el editor de código.

   Friend WithEvents PropertyGrid1 As System.Windows.Forms.PropertyGrid

   Friend WithEvents lblEstado As System.Windows.Forms.Label

   Friend WithEvents Label2 As System.Windows.Forms.Label

   Friend WithEvents CheckBox1 As System.Windows.Forms.CheckBox

   <System.Diagnostics.DebuggerStepThrough()> Private Sub InitializeComponent()

      Dim resources As System.Resources.ResourceManager = New System.Resources.ResourceManager(GetType(frmEfectos))

      Me.pic = New System.Windows.Forms.PictureBox

      Me.btnReproducir = New System.Windows.Forms.Button

      Me.PropertyGrid1 = New System.Windows.Forms.PropertyGrid

      Me.lblEstado = New System.Windows.Forms.Label

      Me.Label2 = New System.Windows.Forms.Label

      Me.CheckBox1 = New System.Windows.Forms.CheckBox

      Me.SuspendLayout()

      '

      'pic

      '

      Me.pic.Anchor = CType(((System.Windows.Forms.AnchorStyles.Top Or System.Windows.Forms.AnchorStyles.Bottom) _

                  Or System.Windows.Forms.AnchorStyles.Left), System.Windows.Forms.AnchorStyles)

      Me.pic.BorderStyle = System.Windows.Forms.BorderStyle.FixedSingle

      Me.pic.Image = CType(resources.GetObject("pic.Image"), System.Drawing.Image)

      Me.pic.Location = New System.Drawing.Point(215, 61)

      Me.pic.Name = "pic"

      Me.pic.Size = New System.Drawing.Size(800, 600)

      Me.pic.SizeMode = System.Windows.Forms.PictureBoxSizeMode.AutoSize

      Me.pic.TabIndex = 0

      Me.pic.TabStop = False

      '

      'btnReproducir

      '

      Me.btnReproducir.Location = New System.Drawing.Point(15, 466)

      Me.btnReproducir.Name = "btnReproducir"

      Me.btnReproducir.Size = New System.Drawing.Size(153, 29)

      Me.btnReproducir.TabIndex = 1

      Me.btnReproducir.Text = "Reproducir"

      '

      'PropertyGrid1

      '

      Me.PropertyGrid1.CommandsVisibleIfAvailable = True

      Me.PropertyGrid1.LargeButtons = False

      Me.PropertyGrid1.LineColor = System.Drawing.SystemColors.ScrollBar

      Me.PropertyGrid1.Location = New System.Drawing.Point(12, 60)

      Me.PropertyGrid1.Name = "PropertyGrid1"

      Me.PropertyGrid1.Size = New System.Drawing.Size(198, 390)

      Me.PropertyGrid1.TabIndex = 8

      Me.PropertyGrid1.Text = "PropertyGrid1"

      Me.PropertyGrid1.ViewBackColor = System.Drawing.SystemColors.Window

      Me.PropertyGrid1.ViewForeColor = System.Drawing.SystemColors.WindowText

      '

      'lblEstado

      '

      Me.lblEstado.Font = New System.Drawing.Font("Microsoft Sans Serif", 8.25!, System.Drawing.FontStyle.Bold, System.Drawing.GraphicsUnit.Point, CType(0, Byte))

      Me.lblEstado.Location = New System.Drawing.Point(266, 34)

      Me.lblEstado.Name = "lblEstado"

      Me.lblEstado.Size = New System.Drawing.Size(327, 22)

      Me.lblEstado.TabIndex = 9

      Me.lblEstado.TextAlign = System.Drawing.ContentAlignment.MiddleLeft

      '

      'Label2

      '

      Me.Label2.Font = New System.Drawing.Font("Microsoft Sans Serif", 8.25!, System.Drawing.FontStyle.Bold, System.Drawing.GraphicsUnit.Point, CType(0, Byte))

      Me.Label2.Location = New System.Drawing.Point(160, 34)

      Me.Label2.Name = "Label2"

      Me.Label2.TabIndex = 10

      Me.Label2.Text = "Estado:"

      Me.Label2.TextAlign = System.Drawing.ContentAlignment.MiddleRight

      '

      'CheckBox1

      '

      Me.CheckBox1.Location = New System.Drawing.Point(15, 516)

      Me.CheckBox1.Name = "CheckBox1"

      Me.CheckBox1.Size = New System.Drawing.Size(179, 32)

      Me.CheckBox1.TabIndex = 12

      Me.CheckBox1.Text = "Establecer imagen de fondo"

      '

      'frmEfectos

      '

      Me.AcceptButton = Me.btnReproducir

      Me.AutoScaleBaseSize = New System.Drawing.Size(5, 13)

      Me.AutoScroll = True

      Me.ClientSize = New System.Drawing.Size(770, 509)

      Me.Controls.Add(Me.CheckBox1)

      Me.Controls.Add(Me.Label2)

      Me.Controls.Add(Me.lblEstado)

      Me.Controls.Add(Me.PropertyGrid1)

      Me.Controls.Add(Me.btnReproducir)

      Me.Controls.Add(Me.pic)

      Me.FormBorderStyle = System.Windows.Forms.FormBorderStyle.FixedDialog

      Me.MinimumSize = New System.Drawing.Size(700, 550)

      Me.Name = "frmEfectos"

      Me.Text = "Efectos"

      Me.WindowState = System.Windows.Forms.FormWindowState.Maximized

      Me.ResumeLayout(False)



   End Sub



#End Region



   'Definimos un objeto de tipo EfectosTrans

   Private WithEvents et As EfectosTrans



   'Seleccionamos el primer elemento del ListBox y los ComboBox para que todo quede listo para usar.

   Private Sub frmEfectos_Load(ByVal sender As Object, ByVal e As System.EventArgs) Handles MyBase.Load

      et = New EfectosTrans("..\Dibujo1.jpg", pic, "Image")

      PropertyGrid1.SelectedObject = et

      CheckBox1.Checked = True

   End Sub



   'Reproduce el Efecto seleccionado en el ListBox

   Private Sub btnReproducir_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles btnReproducir.Click

      et.Start()

      lblEstado.Text = "Efecto Iniciado..."

   End Sub



   'Controla el evento EffectEnded que se dispara al terminar de ejecutarce un efecto

   Private Sub et_EffectEnded(ByVal sender As Object, ByVal e As System.EventArgs) Handles et.EffectEnded

      lblEstado.Text = "Efecto Terminado"

   End Sub



   'Al establecer una imagen de fondo en el contenedor, y establecer el color de relleno en "Transparente"

   'Se logra una transición entre dos imagenes.

   Private Sub CheckBox1_CheckedChanged(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles CheckBox1.CheckedChanged

      If CheckBox1.Checked Then

         Try

            pic.BackgroundImage = Image.FromFile("..\Dibujo2.jpg")

            et.ColorTrans = Color.Transparent

            PropertyGrid1.Refresh()

         Catch ex As Exception

         End Try

      Else

         pic.BackgroundImage = Nothing

      End If

   End Sub

End Class






ir al índice

Fichero con el código de ejemplo anibal_et_clase.zip - 82.8 KB
