DESARROLLANDO
LA CLASE:
Este
artículo describe cómo crear una clase que nos permita dibujar en un
formulario o en un control mediante GDI+, utilizando un doble buffer para evitar
el parpadeo de las imágenes. Esta clase nos permitirá abstraernos de todos los
detalles que conlleva el dibujo mediante GDI+, facilitando la realización de gráficos.
Además se desarrolla una pequeña clase que nos servirá para calcular el número
de frames por segundo dibujados.
Todo el código estará escrito en
Visual Basic.NET, sin embargo, es perfectamente traducible a C#.
El
primer paso será crear un nuevo proyecto del tipo “aplicación para windows”.
A dicho proyecto le agregaremos una clase a la que llamaremos Grafico.
Normalmente,
para dibujar en un formulario o en otro control, lo que hacemos es dibujar
directamente sobre su superficie a través del objeto graphics obtenido a partir
del formulario o control, llamando a su método createGraphics.
El
fundamento de la técnica del doble buffer consiste en no dibujar directamente
sobre el formulario, sino en hacerlo sobre un objeto Bitmap mediante un segundo
objeto graphics creado a partir de dicha imagen (usando el método shared
fromImage de la clase graphics). Una vez terminado de dibujar sobre el buffer,
lo que haremos será dibujar sobre el objeto graphics (creado a partir del
formulario) la imagen que hemos utilizado de buffer.
Para
realizar todo esto incluiremos en nuestra clase Grafico las siguientes variables
privadas:
Dim
Grafico As Graphics
Dim
ImgBuffer As Bitmap
Dim
GraficoBuffer As Graphics
Dim
ColorFo
ndo As Color
La
variable ColorFondo será utilizada para guardar el color del formulario o
control en el cual queremos dibujar, para que cada vez que queramos dibujar en
él podamos borrar la imagen poniéndola completamente del color que tenia
inicialmente.
A
continuación procederemos a crear el constructor:
Public
Sub New(ByVal
controlADibujar As Control)
Grafico =
controlADibujar.CreateGraphics
ImgBuffer = New
Bitmap(controlADibujar.Width, controlADibujar.Height)
GraficoBuffer =
Graphics.FromImage(ImgBuffer)
ColorFondo =
controlADibujar.BackColor
End
Sub
El
constructor recibe el control sobre el que se va a dibujar. A partir de este
control creamos un objeto graphics, mediante el cual se dibujará la imagen en
el control. Creamos también un bitmap del tamaño del control y un grafico a
partir de este bitmap.
El
siguiente método de nuestra clase se encargará de borrar el dibujo rellenando
todo el control de su color de fondo:
Public
Sub Borrar()
GraficoBuffer.Clear(ColorFondo)
End
Sub
Sólo
he incluido algunos métodos a nuestra clase, sin embargo se pueden incluir
muchos más para agregar nueva funcionalidad a la clase, como por ejemplo métodos
para dibujar rectángulos, diferentes tipos de degradados, regiones, distintas
formas como flechas, arcos, etc.
'Dibuja
la imagen con su tamaño original
Public
Overloads Sub
DibujarImagen(ByVal x As
Integer, ByVal y
As Integer, ByVal
fichImagen As String)
Dim
imagen As Bitmap = New
Bitmap(fichImagen)
GraficoBuffer.DrawImage(imagen,
x, y)
End
Sub
'Dibuja
la imagen con el tamaño que se le especifique
Public
Overloads Sub
DibujarImagen(ByVal x As
Integer, ByVal y
As Integer, ByVal
ancho As Integer,
ByVal alto As Integer,
ByVal fichImagen As
String)
Dim
imagen As Bitmap = New
Bitmap(fichImagen)
GraficoBuffer.DrawImage(imagen,
x, y, ancho, alto)
End
Sub
Public
Sub DibujarCirculo(ByVal
x As Integer, ByVal
y As Integer, ByVal
radio As Integer,
ByVal color As
Color)
Dim
brocha As New
SolidBrush(color)
Dim
lapiz As New
Pen(brocha)
GraficoBuffer.DrawEllipse(lapiz,
x, y, radio, radio)
GraficoBuffer.FillEllipse(brocha,
x, y, radio, radio)
End
Sub
Public
Overloads Sub
DibujarRectangulo(ByVal x As
Integer, ByVal y
As Integer, ByVal
ancho As Integer,
ByVal alto As Integer,
ByVal color As
Color)
Dim
brocha As New
SolidBrush(color)
GraficoBuffer.FillRectangle(brocha,
x, y, ancho, alto)
End
Sub
Public
Overloads Sub
DibujarRectangulo(ByVal x As
Integer, ByVal y
As Integer, ByVal
ancho As Integer,
ByVal alto As Integer,
ByVal color1 As
Color, ByVal color2 As
Color)
'Dim
brocha As New SolidBrush(color)
Dim
rectangulo As New
Rectangle(x, y, ancho, alto)
Dim
brocha As New
Drawing2D.LinearGradientBrush(rectangulo, color1, color2, Drawing2D.LinearGradientMode.Vertical)
GraficoBuffer.FillRectangle(brocha,
rectangulo)
End
Sub
Public
Sub DibujarLinea(ByVal
x1 As Integer, ByVal
y1 As Integer, ByVal
x2 As Integer, ByVal
y2 As Integer, ByVal
grosor As Integer,
ByVal color As
Color)
Dim
lapiz As New
Pen(color, grosor + 10)
GraficoBuffer.DrawLine(lapiz,
x1, y1, x2, y2)
End
Sub
Public
Sub Escribir(ByVal
Texto As String,
ByVal x As Integer,
ByVal y As Integer,
ByVal tamano As Integer,
ByVal color As
Color)
Dim
fuente As New
Font("Arial", tamano, GraphicsUnit.Pixel)
Dim
brocha As New
SolidBrush(color)
GraficoBuffer.DrawString(Texto,
fuente, brocha, x, y)
End
Sub
Una
vez se hayamos realizado desde la clase cliente todos los dibujos sobre nuestra
clase grafico deberemos invocar al método actualizar, que será el encargado de
volcar todo lo dibujado en el formulario o control.
Public
Sub Actualizar()
Grafico.DrawImage(ImgBuffer, 0,
0)
End
Sub
Finalmente,
haremos que la clase implemente la interfaz IDisposable con el objeto de poder
liberar los recursos que utiliza.
Public
Class Grafico
Implements
IDisposable
Esta
interfaz está compuesta únicamente por un método: IDisposable.Dispose, que
tendremos que implementar:
Public
Sub Dispose() Implements
IDisposable.Dispose
Grafico.Dispose()
GraficoBuffer.Dispose()
ImgBuffer.Dispose()
Grafico = Nothing
GraficoBuffer = Nothing
ImgBuffer = Nothing
End
Sub
Con
lo que liberamos los recursos que hemos utilizado (un bitmap y dos graphics)
PROBANDO
LA CLASE:
Ahora
vamos a probar la clase, para ello desarrollaremos un pequeño proyecto que
dibuje en un formulario varias figuras y texto y que incluya alguna imagen en
movimiento.
Nos
serviremos del formulario que tenemos (llamado Form1) e incluiremos un módulo
al que llamaremos main.
Dentro de este módulo declararemos
las siguientes variables privadas:
Dim
WithEvents frm As
Form1
Dim
salir As Boolean
= False
Dim
i As Integer
Dim
j As Integer
Dim
oGrafico As Grafico
Dim
fps As FPS
La
clase FPS (que se explicará más adelante) es la encargada de calcular el número
de frames por segundo que dibuja la aplicación.
Crearemos
también el procedimiento inicial del proyecto (main) compuesto de tres partes.
La primera donde declaramos e inicializamos todas las variables y objetos; el
bucle en el que moveremos las imágenes y dibujaremos todas las figuras así
como el texto en el formulario; y finalmente la parte en la que liberamos los
recursos consumidos por el objeto oGrafico
Public
Sub main()
Dim
basura As Integer
frm = New
Form1
frm.Show()
oGrafico = New
Grafico(frm)
fps
= New FPS
i = 11
v = 3
While
Not salir
If
i > 200 Or i < 10 Then
v = -1 * v
End
If
i = i + v
dibujar()
Application.DoEvents()
End
While
oGrafico.Dispose()
End
Sub
En
el procedimiento dibujar simplemente llamamos a los diferentes métodos que
expone nuestra clase grafico para dibujar y escribir en el formulario y
finalmente llamamos al método Actualizar para que estas acciones queden
reflejadas en el formulario.
Private
Sub dibujar()
fps.AnadirFrame()
oGrafico.Borrar()
oGrafico.DibujarImagen(10, 10,
"dibujo.bmp")
oGrafico.DibujarImagen(10, 40,
50, 50, "dibujo.bmp")
oGrafico.DibujarCirculo(i, 50,
10, Color.Black)
oGrafico.DibujarCirculo(50, 70,
20, Color.Green)
oGrafico.DibujarCirculo(i + 50,
270, 10, Color.Red)
oGrafico.DibujarLinea(10, 250,
200, 250, 2, Color.Violet)
oGrafico.DibujarRectangulo(30,
100, 100, 30, Color.Turquoise)
oGrafico.DibujarRectangulo(30,
150, 100, 30, Color.Turquoise, Color.Black)
oGrafico.Escribir("Pulse
espacio para salir", 10, 10, 12, Color.Red)
oGrafico.Escribir("Frames
por Segundo: " & fps.FPSActual.ToString, 10, 25, 12, Color.Red)
oGrafico.Actualizar()
End
Sub
Cuando
declaramos el formulario lo declaramos withEvents para poder manejar desde este
módulo los eventos que levante. Esto nos será util para poner fin a la ejecución
del bucle y salir de la aplicación, bien sea porque se ha pulsado espacio o
porque se ha intentado cerrar el formulario:
Private
Sub frm_KeyDown(ByVal
sender As Object,
ByVal e As
System.Windows.Forms.KeyEventArgs) Handles
frm.KeyDown
If
e.KeyCode = Keys.Space Then
salir = True
End
If
End
Sub
Private
Sub frm_Closing(ByVal
sender As Object,
ByVal e As
System.ComponentModel.CancelEventArgs) Handles
frm.Closing
e.Cancel = True
salir = True
End
Sub
El
código de la clase FPS que utilizamos en el módulo para calcular los frames
por segundo es el siguiente:
Option
Explicit On
Option
Strict On
Public
Class FPS
Dim
mFPSActual As Long
Dim
mTicksAnterior As Long
Dim
mFPSSuma As Long
Public
ReadOnly Property
FPSActual() As Long
Get
Return
mFPSActual
End
Get
End
Property
Public
Sub New()
mTicksAnterior = Now.Ticks
mFPSActual = 0
mFPSSuma = 0
End
Sub
Public
Sub AnadirFrame()
'1.000.000.000
= 1 seg
'un
tick = 100 nanosegundos -> 1 seg = 10.000.000 ticks
If
(Now.Ticks() - mTicksAnterior) >= 10000000 Then
mFPSActual = mFPSSuma
mFPSSuma = 0
mTicksAnterior
= Now.Ticks()
End
If
mFPSSuma = mFPSSuma + 1
End
Sub
End
Class

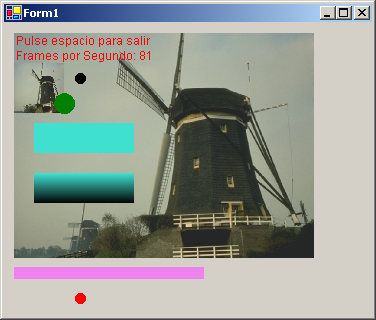

Resultado
de la ejecución del proyecto.
